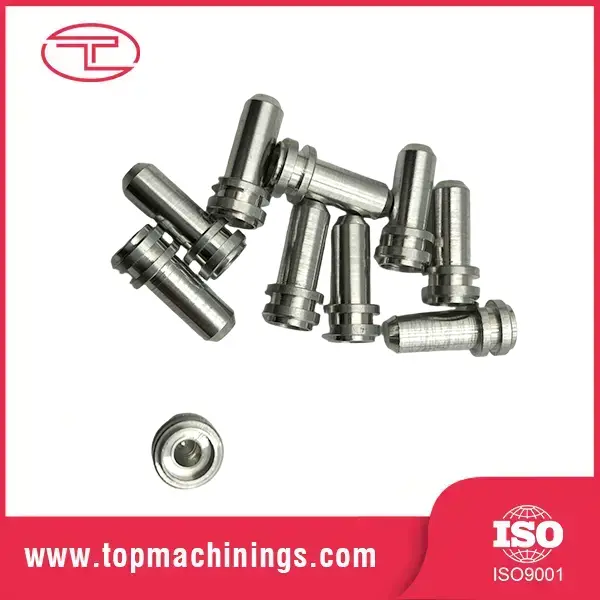

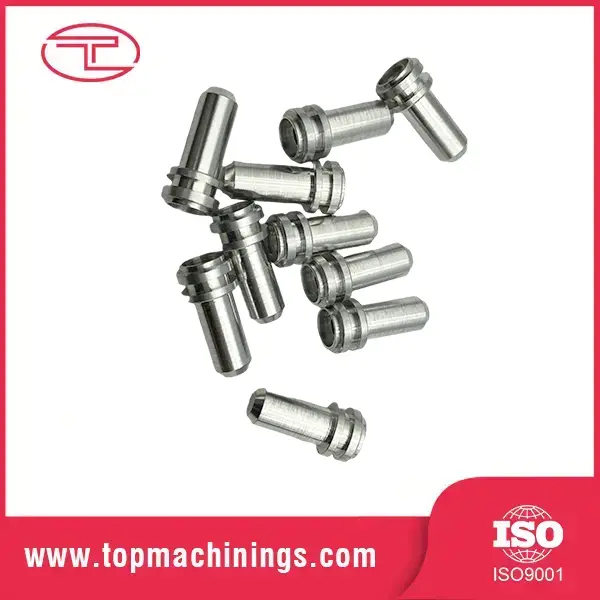

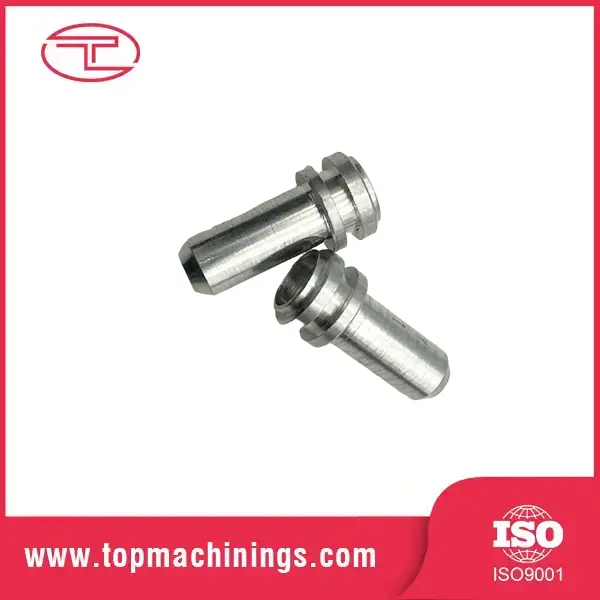

सीएनसी मशीनिंग इंडस्ट्रियल डॉवेल पिन

डॉवेल पिन हा एक लहान, दंडगोलाकार पिन आहे जो असेंब्लीच्या दोन किंवा अधिक भागांमध्ये अचूक संरेखन राखण्यासाठी वापरला जातो. बोल्टच्या विपरीत, जो भागांना एकत्र चिकटवतो, सीएनसी मशीनिंग इंडस्ट्रियल डोवेल पिन स्थिती स्थापित करतात. तो संदर्भ बिंदू आहे ज्याभोवती संपूर्ण असेंब्ली तयार केली आहे. जेव्हा तुम्ही गीअरबॉक्स हाऊसिंग मोटर फ्लँजला बोल्ट करता, तेव्हा डोवेल पिन — बोल्ट नव्हे — शाफ्ट्स संरेखित राहण्याची हमी देतात.

डॉवेल पिन दोन मुख्य स्वरूपात येतात: प्रेस-फिट आणि स्लिप-फिट. चांगला डोवेल आणि खराब मधील कामगिरीतील फरक मायक्रॉनमध्ये मोजला जातो: खूप घट्ट आणि ते जप्त होते; खूप सैल आणि असेंब्ली वाहून जाते.

इंडस्ट्रियल डॉवेल पिनची सामग्री आणि कडकपणा

कार्बन स्टील (1045/1060): कठोर आणि टेम्पर्ड, किफायतशीर सामान्य वापर

बेअरिंग स्टील (GCr15/52100): जास्तीत जास्त पोशाख आयुष्यासाठी HRC 60-64 पर्यंत कठोर

स्टेनलेस (SUS303/304/316): अन्न, सागरी आणि वैद्यकीय वापरासाठी गंज-प्रतिरोधक

कठोर उपकरण स्टील (विशेष पोशाख अनुप्रयोगांसाठी)

व्यास श्रेणी: 1 मिमी - 30 मिमी, लांबी 3 मिमी ते 200 मिमी

सहनशीलता वर्ग: m6 प्रेस-फिट, h6/h7 स्लिप-फिट प्रति ISO 8734/8735, USAS B18.8.2

उत्कृष्ट उत्पादनाचा मार्ग केंद्रविरहित ग्राइंडिंगचा आहे: बार केंद्रविरहित ग्राइंडरवर जमिनीपासून शेवटच्या व्यासाच्या, लांबीपर्यंत कापलेले, चेम्फर्ड आणि कडक केले जातात. बहुतेक खरेदीदारांना हे समजत नाही की पीसण्याआधी-कठोर ऑर्डर महत्त्वाची आहे — ग्राइंडिंगनंतर कडक होणे विकृती निर्माण करते, म्हणूनच आम्ही गंभीर पिन पीसतो, कडक करतो, नंतर पीसतो.

Tuoyuan रिअल केस शेअरिंग

उद्योग: औद्योगिक ऑटोमेशन आणि मशिनरी

साहित्य: ॲल्युमिनियम / स्टेनलेस स्टील

प्रक्रिया: अचूक सीएनसी टर्निंग आणि ग्रूव्हिंग

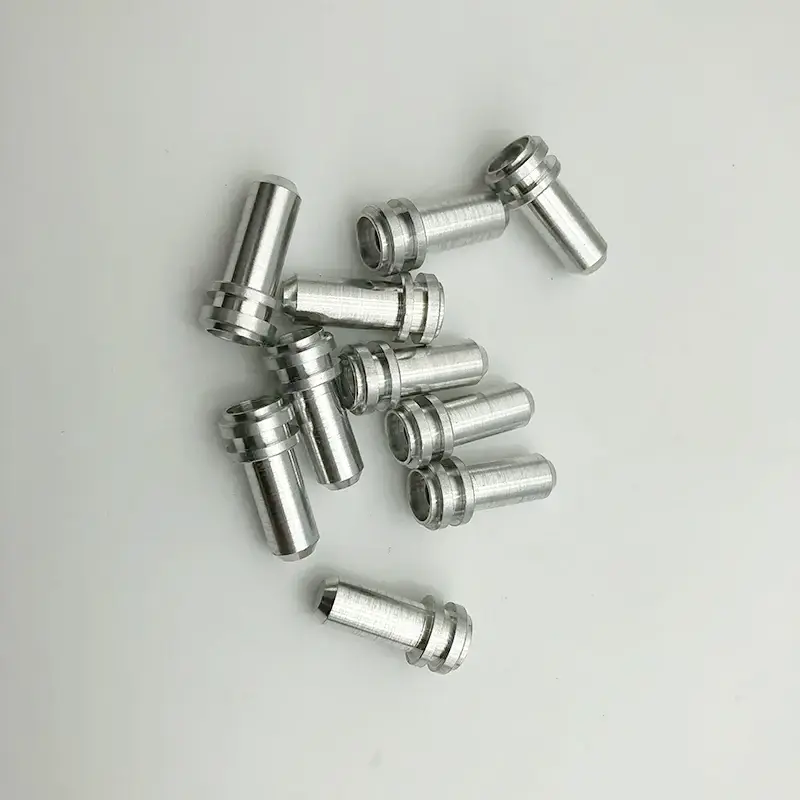

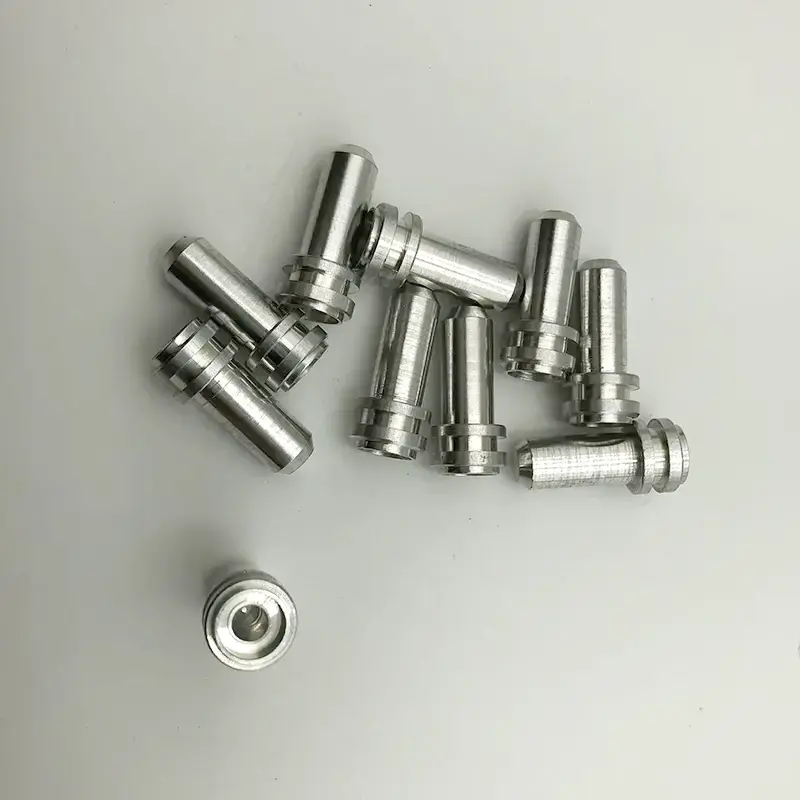

एका यूएस ऑटोमेशन निर्मात्याला अचूक ओ-रिंग टिकवून ठेवणाऱ्या ग्रूव्हसह सानुकूल CNC मशीनिंग इंडस्ट्रियल डॉवेल पिन आणि हाय-स्पीड असेंबली लाईन्समध्ये अचूक संरेखन आणि सुरक्षित सीलिंग सुनिश्चित करण्यासाठी कठोर आयामी सहनशीलता आवश्यक आहे.

आम्ही उच्च-परिशुद्धता स्विस CNC टर्निंग मशीन वापरून या बहु-चरण पिन तयार केल्या आहेत, अचूक खोबणी खोली आणि चांगल्या सीलिंगसाठी पृष्ठभाग समाप्त राखून. पॅकेजिंगपूर्वी 100% ऑप्टिकल तपासणी केली गेली.

प्रमुख वैशिष्ट्ये आणि फायदे

ट्रू पोझिशनिंगसाठी ग्राउंड ±0.002 मिमी

अंतिम व्यास Ra 0.2–0.4μm च्या पृष्ठभागाच्या समाप्तीसह ±0.002mm ते केंद्रहीन ग्राउंड आहेत. हे "पुरेसे जवळचे" सहिष्णुता नाही — CNC मशीनिंग इंडस्ट्रियल डॉवेल पिन ही अशी सहिष्णुता आहे जी असेंब्लींना पुनरावृत्ती करण्यायोग्य, फिक्स्चर अचूक आणि उत्पादने सुसंगत बनवते.

दीर्घ सेवेसाठी HRC 60+ वर कठोर

बेअरिंग-स्टील पिन HRC 60-64 मध्ये कठोर केल्या जातात, ज्यामुळे त्यांना स्कोअर न करता पुनरावृत्ती घालणे आणि काढून टाकणे टिकून राहण्यासाठी कठोरता मिळते. कडक झालेला डोव्हल आकाराच्या क्रमाने मऊ डोव्हलपेक्षा जास्त असतो.

Chamfered टोके, स्वच्छ कडा

दोन्ही टोके चेम्फर्ड (सामान्यत: 1.5×45°) आणि डीब्युर केलेली असतात, त्यामुळे पिन मटेरियल शेव्ह न करता किंवा छिद्राच्या तोंडाला इजा न करता स्वच्छपणे छिद्रांमध्ये सुरू होतात. कोणतेही burrs नाही, स्क्रॅच केलेले बोअर नाहीत, नाकारलेल्या असेंब्ली नाहीत.

आपण विश्वास ठेवू शकता सरळपणा

लांबी-ते-व्यास गुणोत्तर 0.01 मिमी प्रति 50 मिमीच्या आत सरळ धरले जातात. वाकलेला डोवेल पिन केवळ शोधण्यातच अपयशी ठरत नाही - ते समाविष्ट करताना रीमेड होलचे नुकसान करते. आम्ही प्रत्येक उत्पादन बॅचवर सरळपणा मोजतो.

मिश्र फिट्ससाठी घट्ट व्यास गट

पिन घट्ट व्यासाच्या गटांमध्ये वर्गीकृत केल्या जातात जेणेकरून पिनचा एक बॉक्स स्थिर दाब देतो. तुमच्या असेंब्ली लाईनवर "ही एक स्लाइड, ज्याला हातोडा लागेल" असे नाही.

उत्पादन तपशील

उत्पादन प्रक्रिया

सीएनसी मशीनिंग इंडस्ट्रियल डॉवेल पिन उत्पादन कोल्ड-ड्रॉ किंवा ग्राउंड बार स्टॉकपासून सुरू होते. बार मध्यभागी नसलेले ग्राउंड ते जवळच्या-अंतिम व्यासाचे, लांबीचे कापलेले, चेम्फर्ड आणि डीब्युर केलेले असतात. टणक पिनसाठी, नंतर ते उष्णतेने हाताळले जातात आणि अंतिम सहनशीलतेपर्यंत ग्राउंड केले जातात — दोन-स्टेज ग्राइंड हे तयार पिन पूर्णपणे गोलाकार आणि सरळ ठेवते.

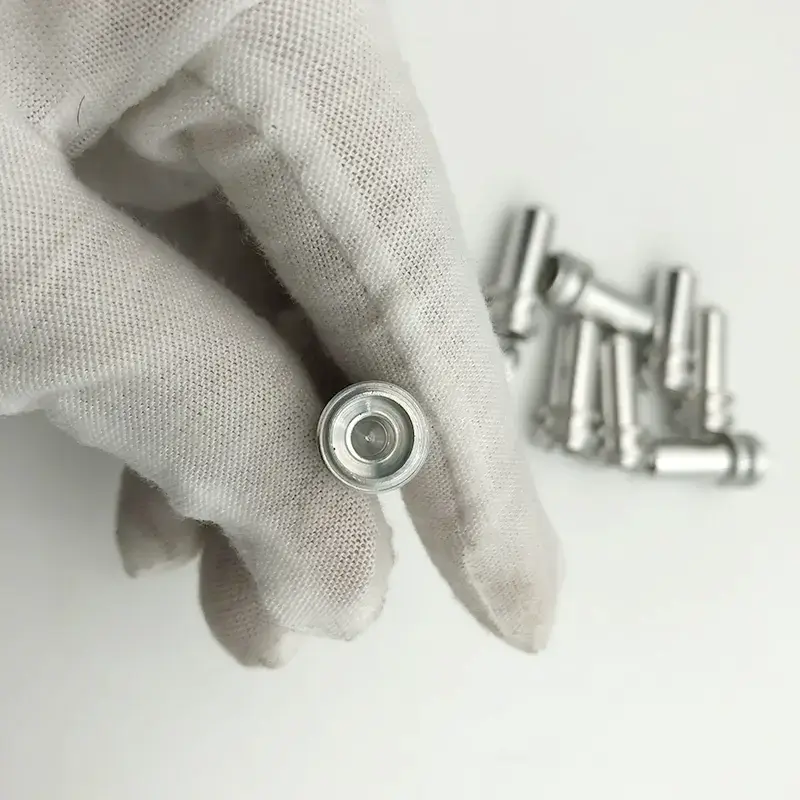

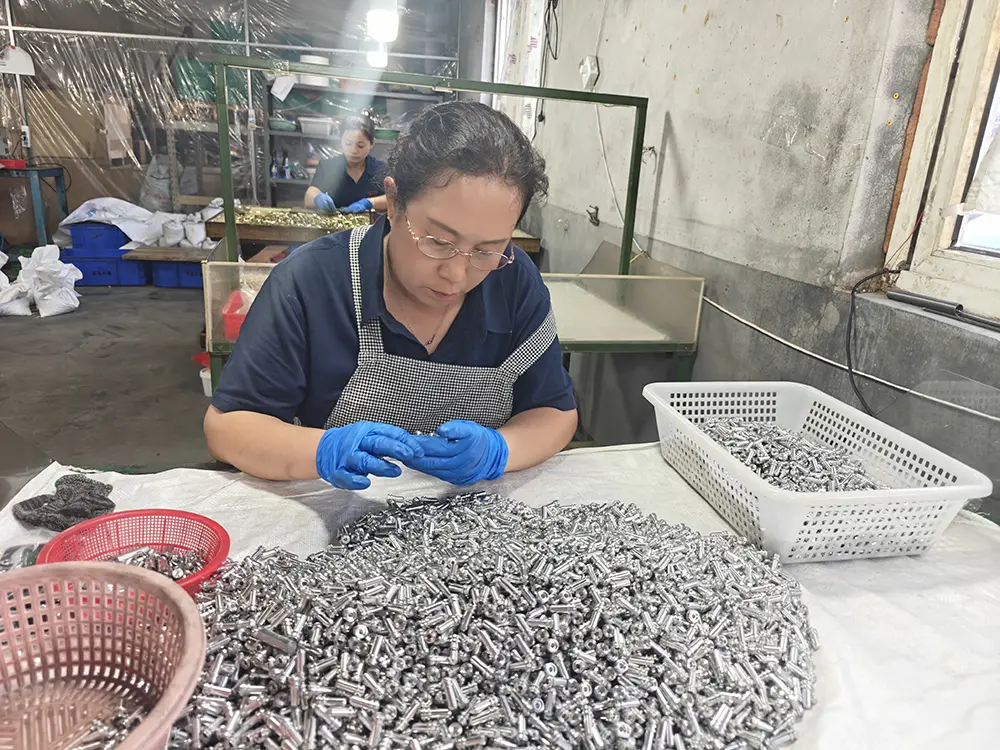

अंतिम तपासणीमध्ये व्यास (मायक्रोमीटर आणि एअर गेजसह), कडकपणा (रॉकवेल चाचणी), सरळपणा आणि पृष्ठभाग पूर्ण होते. पिन व्यासानुसार गटबद्ध केल्या जातात आणि तेलकट, गंज-संरक्षित पॅकेजिंगमध्ये पॅक केल्या जातात. प्रत्येक ऑर्डरसोबत बॅच प्रमाणपत्रे असतात.

उत्पादन टाइमलाइन

मानक लीड वेळ: मानक आकारांसाठी 10-15 दिवस; 15-18 दिवस कडक होणे आणि पीसणे.

दिवस 1-3: ऑर्डर पुष्टीकरण आणि साहित्य निवड

दिवस 4-8: बार ग्राइंडिंग, कटिंग, चेम्फरिंग

दिवस 9-12: उष्णता उपचार आणि ग्राइंडिंग समाप्त (निर्दिष्ट असल्यास)

दिवस 13-14: तपासणी, गटबद्ध, पॅकिंग

दिवस 15: क्विंगदाओ येथून डिस्पॅच

तुओयुआन मेटल का निवडा

मायक्रोन-स्तरीय क्षमता, औद्योगिक खंड

10+ वर्षे अचूक मशीनिंग, 20 CNC लेथ आणि 100-दशलक्ष-पीस वार्षिक क्षमतेसह, Tuoyuan Metal CNC मशीनिंग इंडस्ट्रियल डॉवेल पिन ऑटोमोटिव्ह-ग्रेड व्हॉल्यूममध्ये लॅब-ग्रेड सहिष्णुतेसह वितरित करू शकते. आम्ही 15 PPM दोष दरांखाली 2.5-दशलक्ष-तुकड्यांच्या बॅच पाठवल्या आहेत.

उत्तर अमेरिकेचे विश्वसनीय पुरवठादार

आमच्या आउटपुटपैकी 60% उत्तर अमेरिकन ग्राहकांना जाते, 95% पुनरावृत्ती खरेदी दरासह. जर आमच्या डॉवेल पिनने भाग योग्यरित्या शोधले नाहीत, तर ते ग्राहक पुनर्क्रमित करणार नाहीत — प्रत्येक तिमाहीत, वर्षानुवर्षे.

पूर्ण ट्रेसिबिलिटी

मटेरियल मिल प्रमाणपत्रे, उष्णता उपचार नोंदी आणि तपासणी अहवाल प्रत्येक बॅचमध्ये संग्रहित केले जातात. बार स्टॉक लॉटपासून तयार पिनपर्यंत पूर्ण शोधण्यायोग्यता.

जलद नमुने आणि कोट

नमुना ऑर्डर 3-5 दिवसात पाठवा. 24 तासांच्या आत कोट. गुणवत्ता समस्यांना 48 तासांच्या आत प्रतिसाद दिला. हे आमचे मानक आहे, आमचे वचन नाही.

पॅकेजिंग आणि शिपिंग

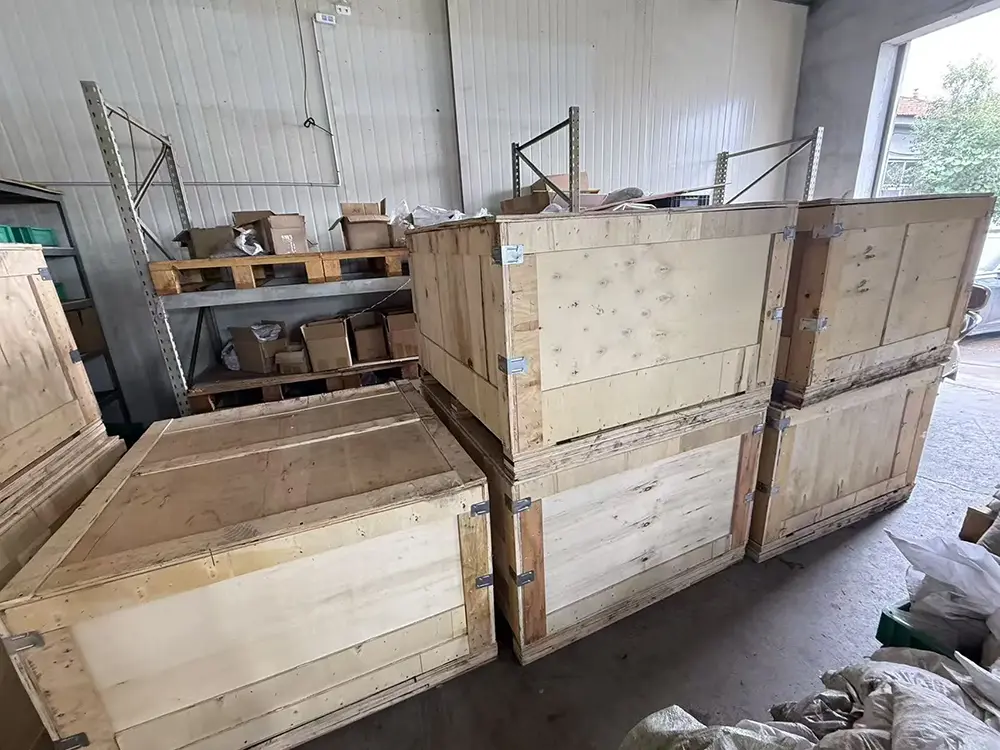

पिनला तेल लावलेले किंवा लेपित केले जाते, गंज प्रतिबंधक असलेल्या पॉली बॅगमध्ये पॅक केले जाते आणि कार्टन किंवा लाकडी केसांमध्ये पाठवले जाते. छोट्या ऑर्डरसाठी एक्सप्रेस (DHL/FedEx/UPS), मोठ्या प्रमाणात किंगदाओ पोर्टवरून सागरी मालवाहतूक. दस्तऐवजीकरण: कमर्शियल इनव्हॉइस, पॅकिंग लिस्ट, बिल ऑफ लॅडिंग, सर्टिफिकेट ऑफ ओरिजिन, मटेरियल टेस्ट सर्टिफिकेट. सीएनसी मशीनिंग इंडस्ट्रियल डॉवेल पिनच्या किमती, मोठ्या प्रमाणात ऑर्डर किंवा कोटेशनसाठी आमच्या निर्यात टीमशी संपर्क साधा.

वारंवार विचारले जाणारे प्रश्न

Q1: तुमच्या डॉवेल पिनमध्ये किती सहनशीलता आहे?

A1: मानक ग्राउंड सहिष्णुता ±0.002mm व्यासावर आहे, पृष्ठभाग समाप्त Ra 0.2–0.4μm सह. फिट वर्ग उपलब्ध: m6 प्रेस-फिट, h6/h7 स्लिप-फिट.

Q2: m6 आणि h6 फिट पिनमध्ये काय फरक आहे?

A2: m6 पिन प्रेस-फिट इन्स्टॉलेशनसाठी किंचित मोठ्या आकाराच्या असतात, ते रीमेड होलमध्ये लॉक होतात आणि काढण्यासाठी पुलरची आवश्यकता असते. h6/h7 पिन हे असेंब्लीसाठी स्लिप-फिट आहेत जे नियमितपणे वेगळे केले पाहिजेत. आम्हाला तुमचा अर्ज सांगा आणि आम्ही योग्य वर्गाची शिफारस करू.

Q3: तुम्ही कठोर स्टेनलेस पिन प्रदान करता का?

A3: होय — पर्जन्य-कठोर करणारे स्टेनलेस उत्कृष्ट गंज प्रतिरोधासह HRC 38-44 ला कठोर केले जाऊ शकते. अन्न किंवा सागरी कर्तव्यासाठी, ही योग्य निवड आहे.

Q4: तुम्ही सानुकूल-लांबी किंवा सानुकूल-चेम्फर पिन बनवू शकता?

A4: होय. आम्ही प्रत्येक रेखाचित्रानुसार सानुकूल लांबी, सानुकूल चेम्फर्स, टॅपर्ड पायलट आणि ग्रूव्ह कापतो. सानुकूल पिनसाठी MOQ कमी आहे — नमुन्यांचे स्वागत आहे.

Q5: स्टोरेजमध्ये पिनवर गंज येण्यापासून तुम्ही कसे रोखता?

A5: पिनला तेल लावले जाते आणि बाष्प-फेज गंज प्रतिबंधक पेपरने पॅक केले जाते. परदेशातील सागरी मालवाहतुकीसाठी, आम्ही गंज-मुक्त आगमनाची हमी देण्यासाठी VCI पॅकेजिंग वापरतो.
