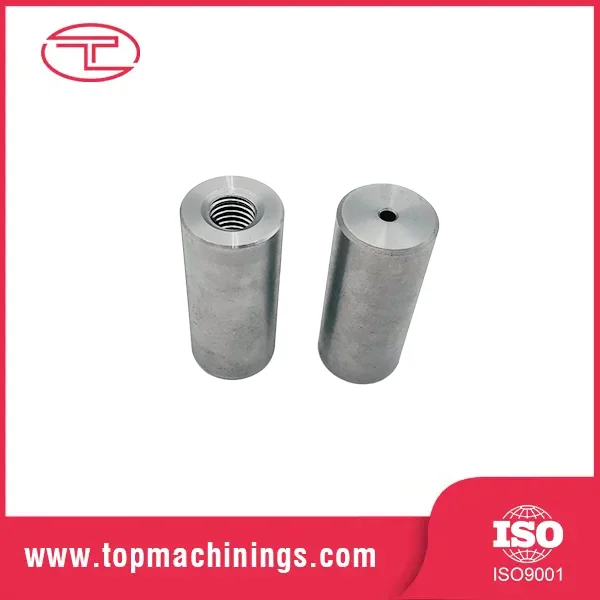

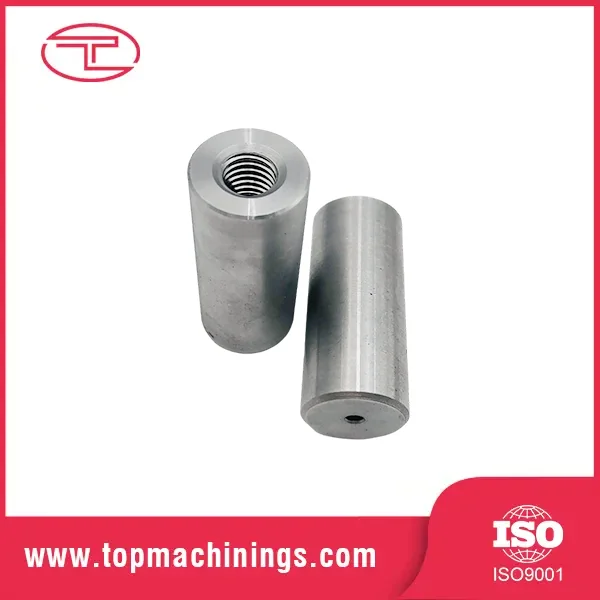

अचूक सीएनसी थ्रेडेड बुशिंग

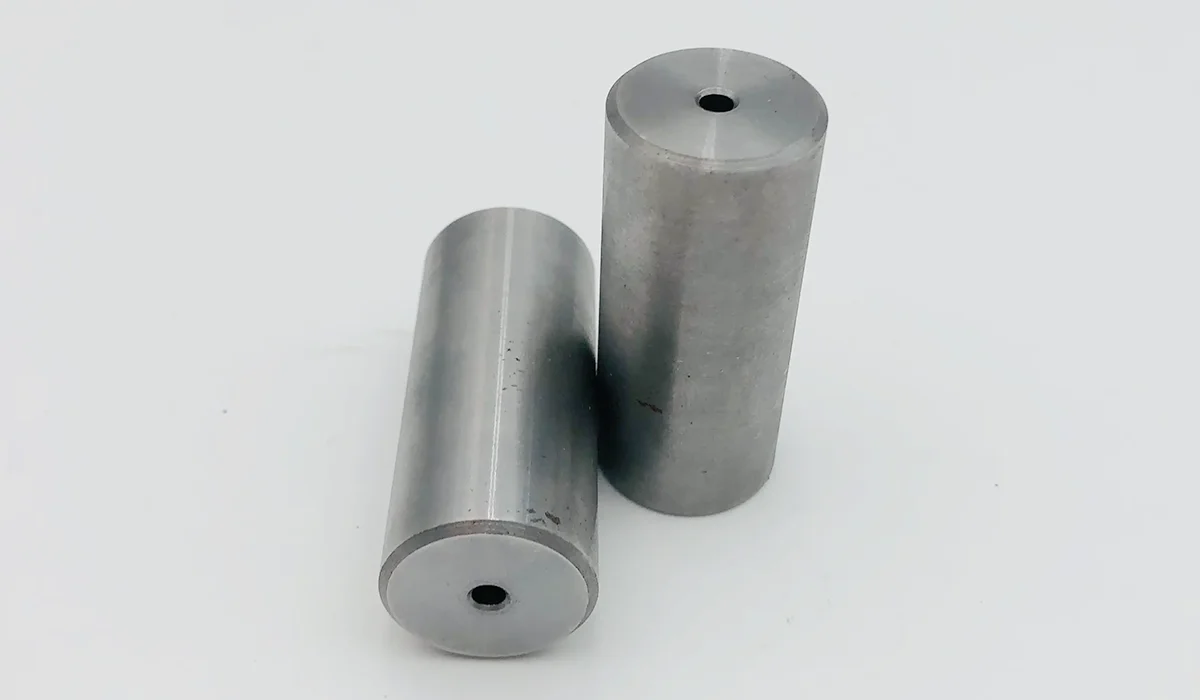

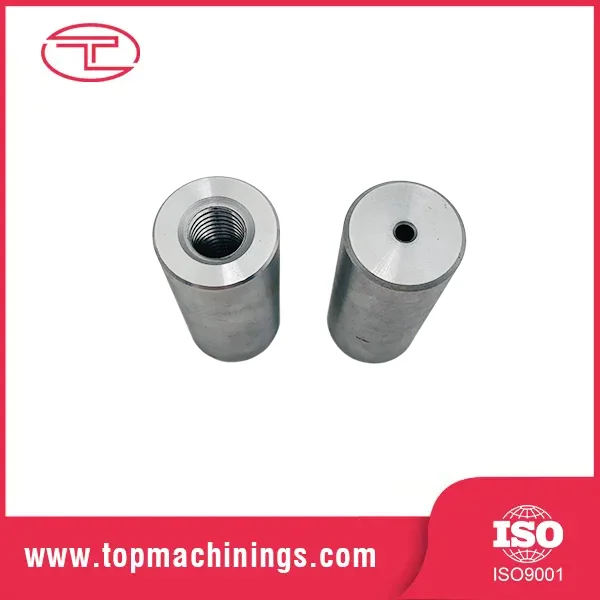

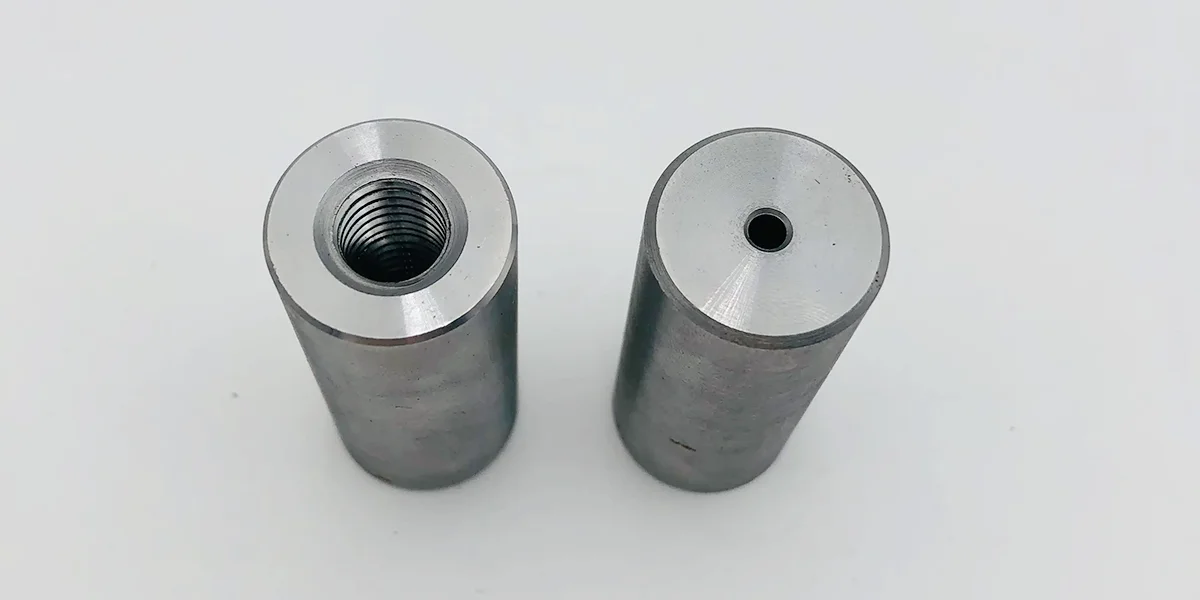

एक अचूक CNC थ्रेडेड बुशिंग एक दंडगोलाकार स्लीव्ह आहे ज्यामध्ये त्याच्या अंतर्गत किंवा बाह्य पृष्ठभागावर अचूक-मशिन धागे असतात. याचा एक "थ्रेडेड इन्सर्ट" म्हणून विचार करा जो घटकाला मजबूत, बदलता येण्याजोगा थ्रेड इंटरफेस थेट मूळ भागामध्ये थ्रेड्स मशीन न करता देतो. जेव्हा मऊ ॲल्युमिनियमच्या घरामध्ये थ्रेडेड होल स्ट्रिप केले जाते — एक उत्कृष्ट अपयश मोड — बुशिंग हा दिवस वाचवणारा भाग आहे.

दोन मुख्य कुटुंबे आहेत: थ्रेडेड इन्सर्ट आणि स्लीव्ह बुशिंग्स. दोन्ही मशीन शॉपमधून समान गोष्टीची मागणी करतात: गोलाकारपणा, एकाग्रता आणि थ्रेड अचूकता मायक्रॉनमध्ये मोजली जाते.

साहित्य आणि थ्रेड कॉन्फिगरेशन

स्टेनलेस स्टील (SUS303/304/316): अन्न, सागरी आणि वैद्यकीय वापरासाठी गंज प्रतिकार.

मिश्रधातूचे स्टील (4140/1045): हेवी लोड ऍप्लिकेशनसाठी उष्णता उपचारासह उच्च शक्ती.

ब्रास (C3604/HPb59-1): अचूक सीएनसी थ्रेडेड बुशिंग्स बेअरिंगसाठी उत्कृष्ट यंत्रक्षमता आणि नैसर्गिक वंगणता.

ॲल्युमिनियम (6061-T6/7075): एरोस्पेस आणि ऑटोमोटिव्ह असेंब्लीसाठी हलके.

थ्रेड फॉर्म: मेट्रिक (M3–M64), UNC/UNF, NPT पाईप थ्रेड्स आणि प्रति रेखाचित्र सानुकूल फॉर्म.

वर्ग: हस्तक्षेप-फिट अनुप्रयोगांसाठी 6H/6g मानक, 5H/4h अचूक वर्ग.

सीएनसी लेथ्सवर सिंगल-पॉइंट थ्रेडिंग किंवा थ्रेड मिलिंगसह थ्रेड कापला जातो, त्यानंतर पिच-डायमीटर गेजिंग केले जाते. प्रेस-फिट इन्सर्टसाठी, आम्ही बाहेरील व्यास ±0.005mm धरून ठेवतो जेणेकरून बुशिंग सीट्स योग्य हस्तक्षेपासह - स्थापित करण्यासाठी पुरेसे सैल, कधीही फिरू नयेत इतके घट्ट.

उत्पादन तपशील

अचूक CNC थ्रेडेड बुशिंगचे विशिष्ट अनुप्रयोग

अचूक सीएनसी थ्रेडेड बुशिंग निर्माता आणि पुरवठादार म्हणून, तुओयुआन मेटल फॅक्टरी-थेट किंमतीवर मोठ्या प्रमाणात बुशिंगचा पुरवठा करते:

ऑटोमोटिव्ह आणि इलेक्ट्रॉनिक्समध्ये ॲल्युमिनियम आणि प्लास्टिकच्या घरांसाठी थ्रेडेड इन्सर्ट.

पंप, गिअरबॉक्सेस आणि कन्व्हेयर्समध्ये स्लीव्हज बेअरिंग करा आणि बुशिंग घाला.

जिग, फिक्स्चर आणि टूलिंग प्लेट्ससाठी बुशिंग शोधणे.

हायड्रोलिक आणि वायवीय सिलेंडर घटक.

फर्निचर, उपकरणे आणि उपकरणे पिव्होट असेंब्ली.

एरोस्पेस आणि संरक्षण हलके असेंब्ली.

वास्तविक केस

केस स्टडी: कस्टम प्रेसिजन सीएनसी थ्रेडेड ब्रास बुशिंग्ज

उद्योग: इलेक्ट्रॉनिक्स आणि इलेक्ट्रिकल उपकरणे

साहित्य: ब्रास C36000

प्रक्रिया: स्विस सीएनसी टर्निंग, टॅपिंग आणि हेक्स मिलिंग

एका अमेरिकन इलेक्ट्रॉनिक घटक निर्मात्याला प्लॅस्टिक एन्क्लोजरमध्ये अँटी-रोटेशनल इन्सर्ट म्हणून काम करण्यासाठी सानुकूल अचूक CNC थ्रेडेड बुशिंगची आवश्यकता होती. प्लास्टिकच्या घरांना हानी न करता सहज स्क्रू असेंब्ली सुनिश्चित करण्यासाठी भागांना बुर-फ्री फिनिश आवश्यक आहे. मल्टी-एक्सिस स्विस सीएनसी लेथ्सचा वापर करून, आम्ही एका सेटअपमध्ये स्वच्छ धागे आणि अचूक हेक्स हेड्ससह पितळेच्या बुशिंग्सची मशीनिंग केली. सर्व मेटल शेव्हिंग्ज काढून टाकण्यासाठी संपूर्ण अल्ट्रासोनिक साफसफाईची प्रक्रिया लागू केली गेली, त्यानंतर 100% थ्रेड ऑप्टिकल तपासणी केली गेली.

उत्पादन प्रक्रिया

प्रत्येक बुशिंगची सुरुवात अभियांत्रिकी पुनरावलोकनाने होते: आमचा कार्यसंघ तुमच्या 2D/3D रेखाचित्र किंवा नमुन्याचे विश्लेषण करतो, मटेरियल ग्रेड निवडतो आणि इष्टतम टूलपथ प्रोग्राम करतो. थ्रेडेड इन्सर्टसाठी, गंभीर पॅरामीटर हे इंटरफेरन्स फिट आहे — होस्ट भागावर जास्त ताण न देता रिटेंशनची हमी देण्यासाठी आम्ही अचूक OD ची गणना करतो.

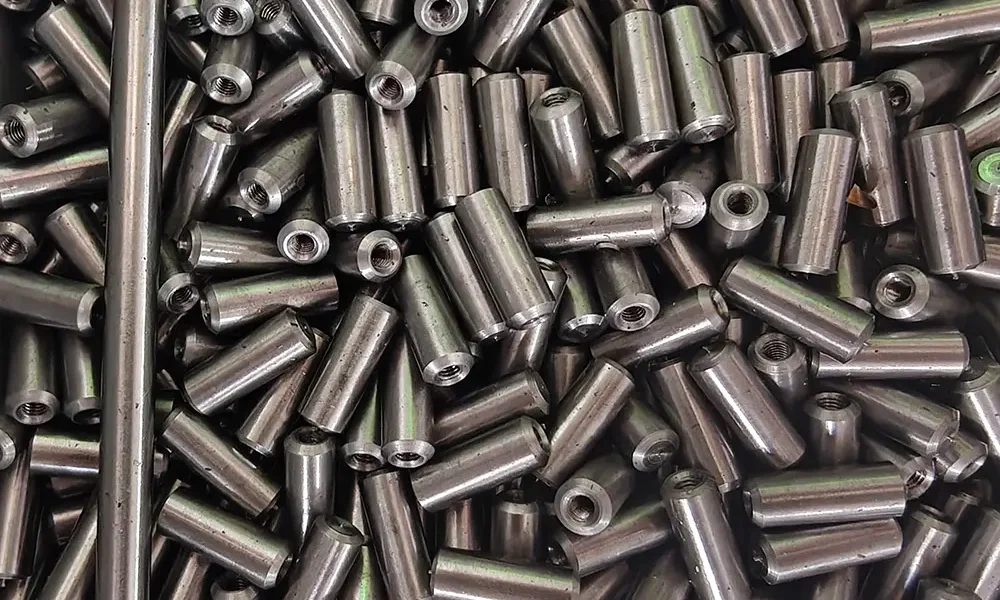

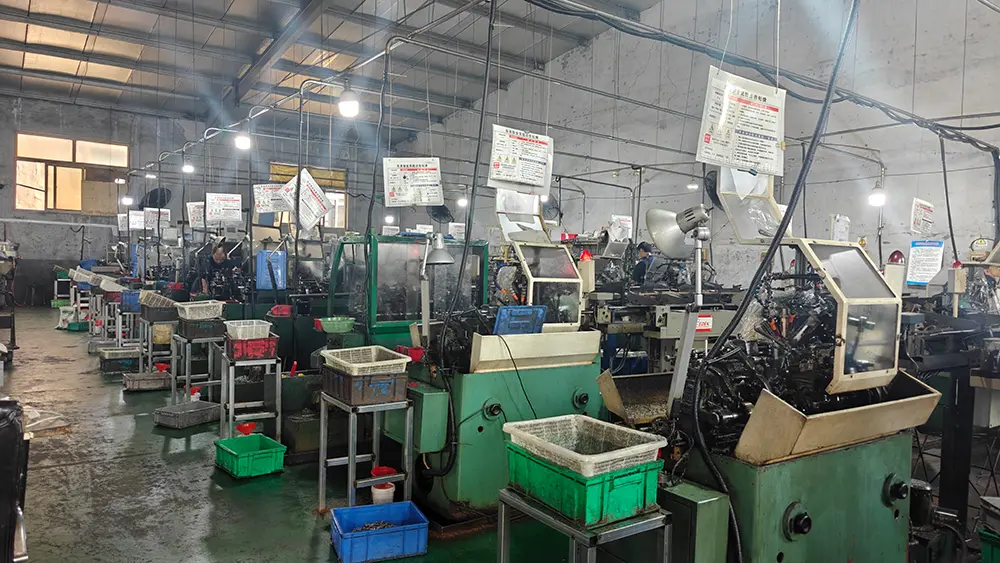

मशीनिंग बार फीडरसह हाय-स्पीड स्वयंचलित सीएनसी लेथवर चालते. टर्निंग, फेसिंग, ग्रूव्हिंग, कंटाळवाणे आणि थ्रेडिंग शक्य असेल तिथे एकाच क्लॅम्पिंग सायकलमध्ये पूर्ण केले जातात — हा एकल-सेटअप दृष्टीकोन मायक्रोन श्रेणीमध्ये एकाग्रता ठेवतो.

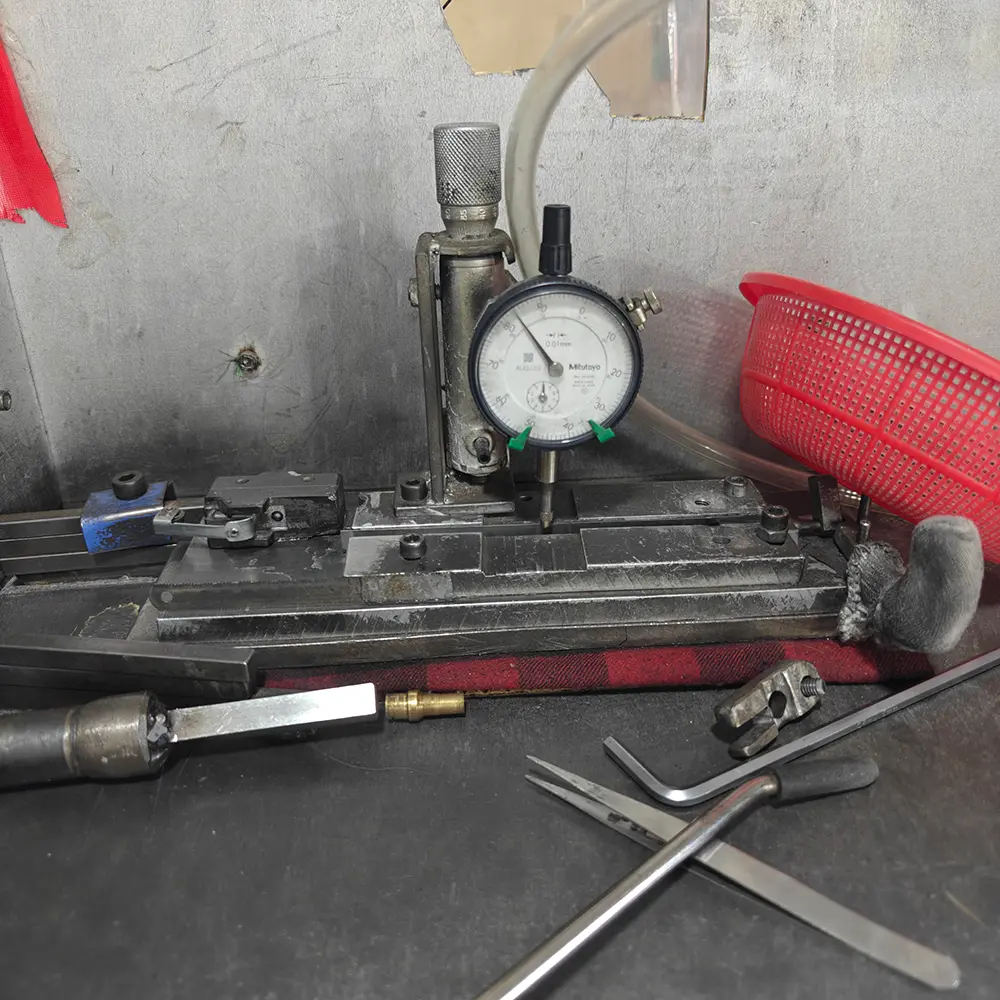

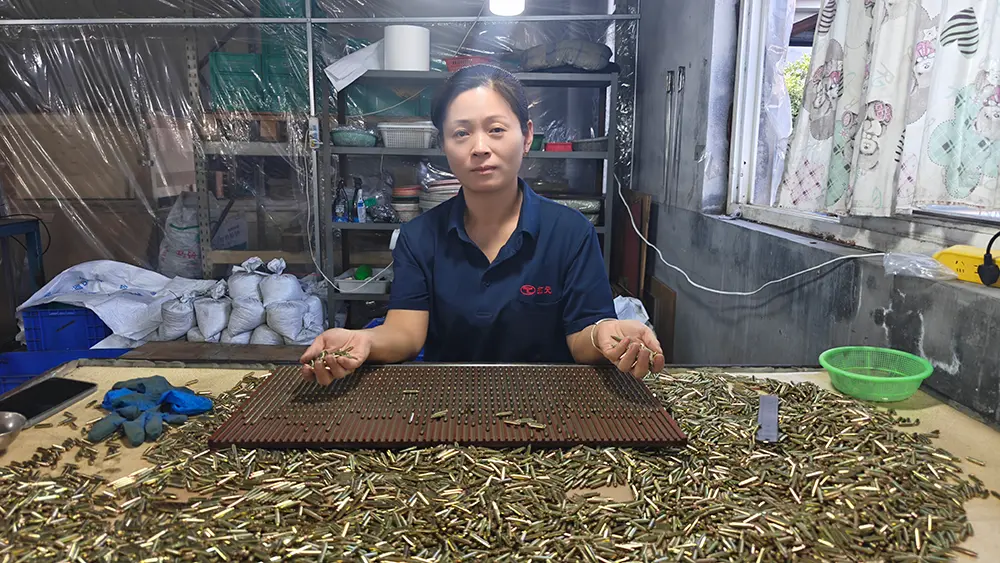

थ्रेडिंग नंतर 100% तपासणी केली जाते: थ्रेड प्लग/रिंग गेजिंग, ऑप्टिकल सॉर्टिंग आणि नमुना केलेल्या भागांवर CMM पडताळणी. अंतिम पॅकिंग करण्यापूर्वी पृष्ठभाग उपचार (जस्त, ब्लॅक ऑक्साईड, निकेल) आमच्या इन-हाउस लाईन्समध्ये लागू केले जातात.

तुओयुआन मेटल का निवडा

अचूक मशीनिंगचे दशक तुओयुआन मेटलला 10 वर्षांहून अधिक अचूक भाग आणि CNC मशीन केलेले घटक, 95% रिपीट खरेदी दरासह 20+ देशांमध्ये ग्राहकांना सेवा देण्याचा अनुभव आहे. जेव्हा तुम्ही आमच्याकडून बुशिंग ऑर्डर करता, तेव्हा तुम्ही अशा दुकानात काम करता ज्याने तुमची समस्या आधीच सोडवली आहे — अनेक वेळा.

बुशिंग्ज प्रति ऑर्डर आकारात अँटी-रस्ट पेपर, पॉली बॅग आणि एक्सपोर्ट कार्टन किंवा लाकडी केसांमध्ये पॅक केल्या जातात. एक्सप्रेसने लहान लॉट पाठवले जातात (DHL/FedEx/UPS); क्विंगदाओ पोर्ट (FCL/LCL) किंवा हवाई मालवाहतूक वरून मोठ्या प्रमाणात ऑर्डर समुद्रमार्गे पाठवल्या जातात. दस्तऐवजीकरण: कमर्शियल इनव्हॉइस, पॅकिंग लिस्ट, बिल ऑफ लॅडिंग, सर्टिफिकेट ऑफ ओरिजिन, मटेरियल टेस्ट सर्टिफिकेट. अचूक CNC थ्रेडेड बुशिंग किमती, मोठ्या प्रमाणात ऑर्डर किंवा कोटेशनसाठी, आमच्या निर्यात टीमशी संपर्क साधा.

वारंवार विचारले जाणारे प्रश्न

Q1: तुम्ही माझ्या ड्रॉइंग किंवा सॅम्पलमधून बुशिंग मशीन करू शकता?

A1: होय. आम्हाला 2D/3D रेखाचित्र (PDF, AI) किंवा भौतिक नमुना पाठवा. आम्ही डिझाइनचे पुनरावलोकन करतो, सामग्री आणि सहनशीलतेची पुष्टी करतो आणि मोठ्या प्रमाणात उत्पादन करण्यापूर्वी तुमच्या मंजुरीसाठी पूर्व-उत्पादन नमुने तयार करतो.

Q2: तुम्ही धाग्यांवर कोणती सहनशीलता धरू शकता?

A2: मानक थ्रेड क्लासेस 6H/6g प्रति ISO 965. अचूक ऍप्लिकेशन्ससाठी, आम्ही कॅलिब्रेटेड गेजद्वारे सत्यापित केलेल्या पिच व्यासासह 5H/4h धरू शकतो. तुमच्या वर्गाची आवश्यकता आम्हाला सांगा.

Q3: मोठ्या ऑर्डरवर तुम्ही गुणवत्तेची हमी कशी देता?

A3: संपूर्ण अहवालासह प्रथम-लेख तपासणी, नंतर प्रक्रियेत गेजिंग आणि अंतिम परिमाणांवर 100% ऑप्टिकल क्रमवारी. आम्ही शिपमेंटपूर्वी तृतीय-पक्ष तपासणीस देखील समर्थन देतो.

Q4: तुम्ही या अचूक सीएनसी थ्रेडेड बुशिंग्स सानुकूल आकार आणि नॉन-स्टँडर्ड थ्रेड पिचमध्ये तयार करू शकता?

A4: होय, आम्ही तुमच्या अभियांत्रिकी रेखाचित्रे किंवा नमुना भागांनुसार बाह्य व्यास, लांबी, भिंतीची जाडी आणि थ्रेडचे चष्मा पूर्णपणे सानुकूलित करतो.

Q5: मी मोठ्या प्रमाणावर उत्पादन ऑर्डर देण्यापूर्वी नमुन्यांची विनंती करू शकतो?

A5: अगदी. पूर्ण-प्रमाणात उत्पादनासाठी पुढे जाण्यापूर्वी आम्ही तुमच्या कार्यात्मक चाचणी आणि असेंबली प्रमाणीकरणासाठी प्रोटोटाइप/पूर्व-उत्पादन नमुने प्रदान करू शकतो.
