सीएनसी मशीनयुक्त हायड्रोलिक फिटिंग

सीएनसी मशीन केलेले हायड्रॉलिक फिटिंग हे हायड्रॉलिक सिस्टीममध्ये होसेस, ट्यूब, पंप, व्हॉल्व्ह आणि सिलेंडर यांना जोडणारे हायड्रॉलिक फिटिंग आहे. हे सोपे दिसते — धागे असलेले धातूचे शरीर आणि एक सीलिंग चेहरा — परंतु ते क्रूर परिस्थितीत चालते: 50 ते 400+ बार, तापमान बदल, कंपन आणि हायड्रॉलिक द्रवपदार्थ ज्याला पाण्यासारखा कोणताही गळतीचा मार्ग सापडतो त्याला क्रॅक सापडतो.

फिटिंगचे काम सील करणे आहे. JIC 37° फ्लेअर, ORFS (O-रिंग फेस सील), BSPP समांतर धागा, किंवा NPT टॅपर्ड थ्रेड असो, सीलिंग भूमिती मायक्रॉन अचूकतेनुसार मशीन केली जाते. ०.०२ मि.मी.ने गोलाकार सीलिंग पृष्ठभाग हे रडणारे फिटिंग आहे. फाटलेल्या मुळाचा धागा हा एक फिटिंग आहे जो दाबाने उडतो. म्हणूनच मशीनिंगची गुणवत्ता येथे "आणणे छान" नाही — ही सुरक्षिततेची समस्या आहे.

CNC मशीनयुक्त हायड्रॉलिक फिटिंगची प्रमुख वैशिष्ट्ये आणि फायदे

सीलिंग पृष्ठभाग मशीन केलेले, "पुरेसे चांगले" नाहीत 37° फ्लेअर कोन, ओ-रिंग ग्रूव्ह आणि सीट फेस नियंत्रित सहिष्णुतेसह मशीन केलेले आहेत (आसन कोन ±0.5°, पृष्ठभाग समाप्त Ra 0.8μm कमाल). योग्य सीलिंग पृष्ठभाग म्हणजे पाईपच्या आत आणि तुमच्या उपकरणाच्या खोलीच्या बाहेर 350 बार ठेवतो.

स्वच्छ, तीक्ष्ण धागे थ्रेड्स पूर्ण प्रोफाइल फॉर्मसह 6g/6H वर कापले जातात किंवा गुंडाळले जातात — फाटलेल्या मुळे नाहीत, गुंडाळलेल्या क्रेस्ट नाहीत. टॅपर्ड थ्रेड्स (NPT/BSPT) ची पडताळणी L1/L2 रिंग गेजने केली जाते ज्यामुळे घट्ट, गळती न होणारी जॉइंट हमी दिली जाते.

दबाव-चाचणी केलेला आत्मविश्वास आम्ही सॅम्पल बॅचेसवर चाचणी फिटिंग्जवर 1.5× रेट केलेल्या वर्किंग प्रेशरवर दबाव आणतो आणि प्रत्येक फिटिंगची दृष्य आणि आयामी तपासणी केली जाते. गंभीर अनुप्रयोगांसाठी, 100% दाब चाचणी उपलब्ध आहे.

द्रवपदार्थासाठी सामग्रीचा अधिकार मानक खनिज तेल प्रणालींसाठी कार्बन स्टील झिंक-प्लेटेड; अन्न, समुद्री आणि आक्रमक द्रवपदार्थांसाठी स्टेनलेस 316; कमी-दाब वायवीय आणि पाणी सेवेसाठी पितळ. योग्य सामग्री गॅल्व्हनिक गंज आणि अकाली अपयश प्रतिबंधित करते.

स्वच्छता आपण निर्दिष्ट करू शकता फिटिंग्ज अल्ट्रासोनिक पद्धतीने साफ केल्या जातात आणि तुमच्या स्वच्छता तपशीलानुसार पॅक केल्या जातात — संवेदनशील सर्वो आणि आनुपातिक प्रणालींसाठी ISO 4406 स्वच्छता वर्गांसह.

उत्पादन तपशील

ठराविक अनुप्रयोग

सीएनसी मशीनयुक्त हायड्रॉलिक फिटिंग निर्माता आणि पुरवठादार म्हणून, तुओयुआन मेटल फॅक्टरी-थेट किंमतीवर मोठ्या प्रमाणात फिटिंगचा पुरवठा करते:

मोबाइल हायड्रॉलिक्स — उत्खनन करणारे, लोडर, कृषी यंत्रसामग्री

औद्योगिक हायड्रॉलिक प्रणाली - प्रेस, इंजेक्शन मोल्डिंग मशीन, मशीन टूल्स

बांधकाम उपकरणे हायड्रॉलिक सर्किट्स

सागरी आणि ऑफशोर हायड्रोलिक सिस्टम (316 स्टेनलेस)

अन्न प्रक्रिया आणि फार्मास्युटिकल द्रव ओळी

चाचणी बेंच, स्नेहन प्रणाली आणि वायवीय सर्किट

उत्पादन प्रक्रिया

हायड्रोलिक फिटिंग्ज सीएनसी लेथवर बार स्टॉकमधून मशिन केल्या जातात — अनेकदा एकाच क्लॅम्पिंग सायकलमध्ये. हेक्स बॉडी चालू, ड्रिल, थ्रेडेड आणि सीलिंग भूमिती (फ्लेअर कोन, ओ-रिंग ग्रूव्ह किंवा टेपर) समर्पित टूलिंगसह कापली जाते. एकल-सेटअप दृष्टीकोन हा आहे जो थ्रेडसह सीलिंग पृष्ठभागास केंद्रित करतो.

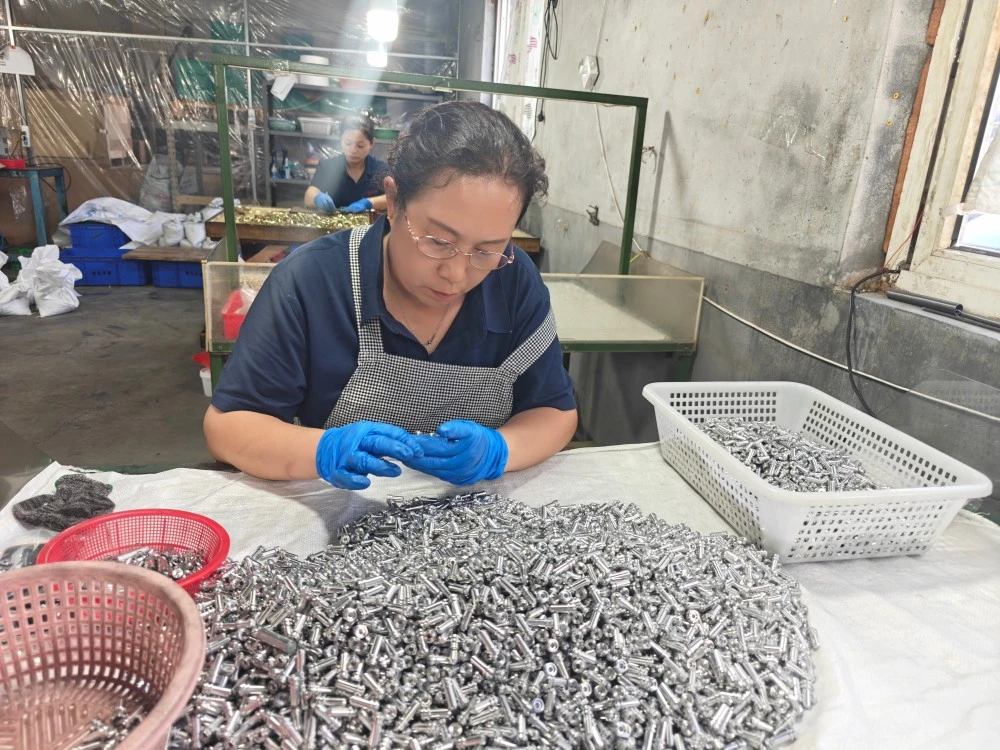

मशीनिंग केल्यानंतर, फिटिंग्ज डिब्युर केल्या जातात — सीलिंग चेहऱ्यावर गंभीर — नंतर पृष्ठभागावर उपचार केले जातात (झिंक प्लेटिंग, झिंक-निकेल किंवा पॅसिव्हेशन). चिप्स आणि अवशेष काढून टाकण्यासाठी फिटिंग अल्ट्रासोनिक पद्धतीने साफ केल्या जातात, नंतर तपासणी केली जाते: थ्रेड गॉगिंग, सीट अँगल चेक, डायमेंशनल मापन आणि सॅम्पल प्रेशर टेस्टिंग.

तुओयुआन मेटल का निवडा

मशीनिंग प्रिसिजन जेथे ते मोजले जाते आमच्या CNC लेथमध्ये ≤±0.003mm ची पुनरावृत्ती स्थिती अचूकता असते आणि आम्ही फिटिंग्जवर नियमितपणे ±0.01mm मशीन करतो - सहिष्णुता बँड जो सीलिंग पृष्ठभागांना खरा ठेवतो आणि थ्रेड्स गेज-क्लीन करतो.

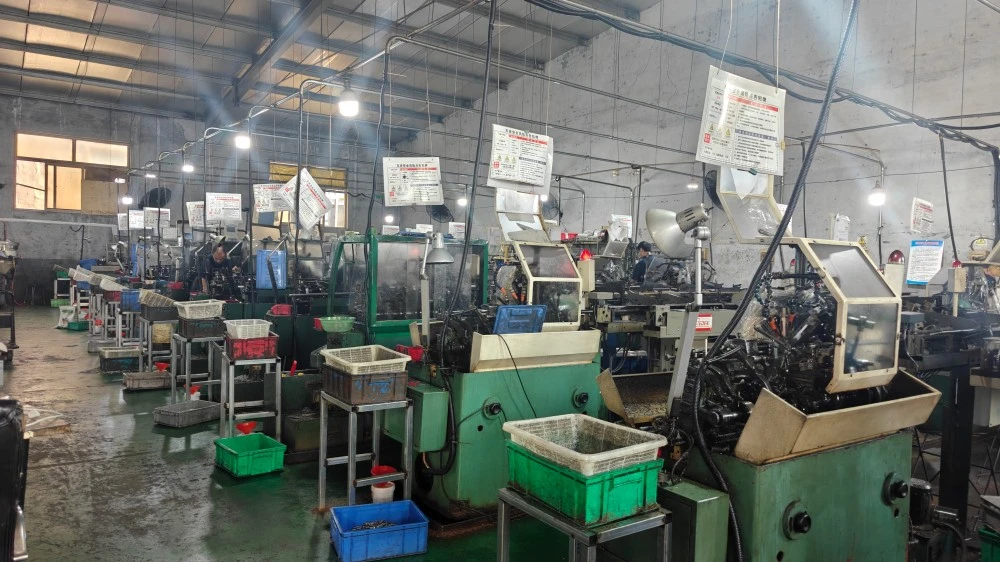

मेटलवर्किंग कौशल्याचा दशक 5,000 m² कारखाना, 20 CNC लेथ आणि 100-दशलक्ष-पीस वार्षिक क्षमतेसह 10 वर्षांहून अधिक अचूक भाग बदलले. आम्ही या कॅटलॉगमधील प्रत्येक फिटिंग मानक मशीन केले आहेत — अनेक वेळा.

48-तास गुणवत्ता प्रतिसाद समस्या आढळल्यास, आम्ही 48 तासांच्या आत प्रतिसाद देतो आणि सहमतीनुसार संपूर्ण नुकसानभरपाईची जबाबदारी घेतो. त्या वचनबद्धतेचा सातत्याने सन्मान केला जातो, म्हणूनच आमचे ९५% ग्राहक पुन्हा क्रमवारी लावतात.

निर्यात-तयार दस्तऐवजीकरण साहित्य प्रमाणपत्रे, तपासणी अहवाल आणि दबाव चाचणी रेकॉर्ड प्रत्येक ऑर्डरसह पाठवले जातात. तृतीय-पक्ष तपासणी समन्वय उपलब्ध.

पॅकेजिंग आणि शिपिंग

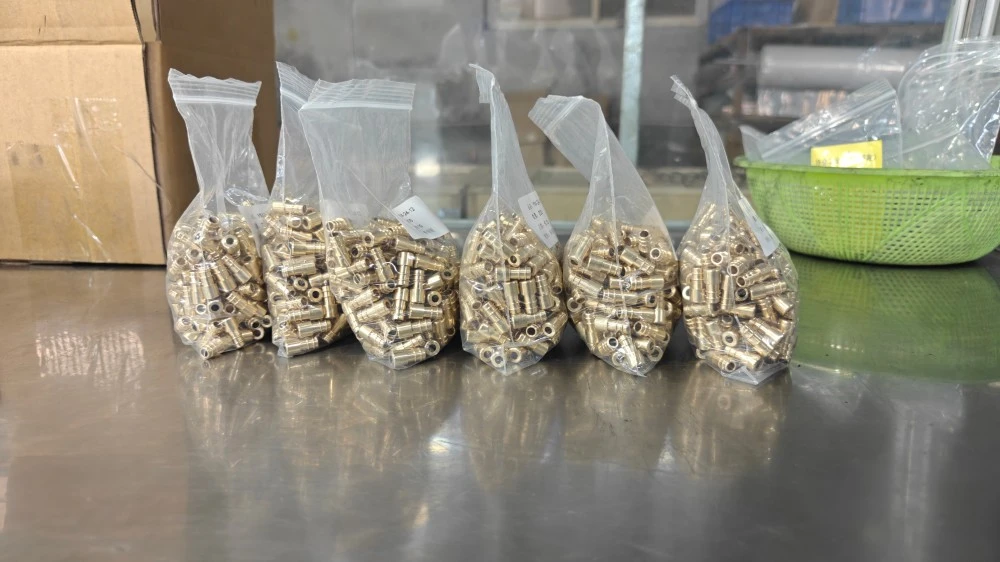

फिटिंग्ज साफ केल्या जातात, गंजण्यापासून संरक्षित केल्या जातात आणि पॉली बॅग, कार्टन किंवा निर्यात लाकडी केसांमध्ये पॅक केल्या जातात. क्विंगदाओ पोर्टवरून एक्सप्रेस, हवाई आणि सागरी मालवाहतूक उपलब्ध आहे. दस्तऐवजीकरण: कमर्शियल इनव्हॉइस, पॅकिंग लिस्ट, बिल ऑफ लॅडिंग, सर्टिफिकेट ऑफ ओरिजिन, मटेरियल टेस्ट सर्टिफिकेट. सीएनसी मशीन केलेल्या हायड्रॉलिक फिटिंगच्या किमती, मोठ्या प्रमाणात ऑर्डर किंवा कोटेशनसाठी आमच्या निर्यात टीमशी संपर्क साधा.

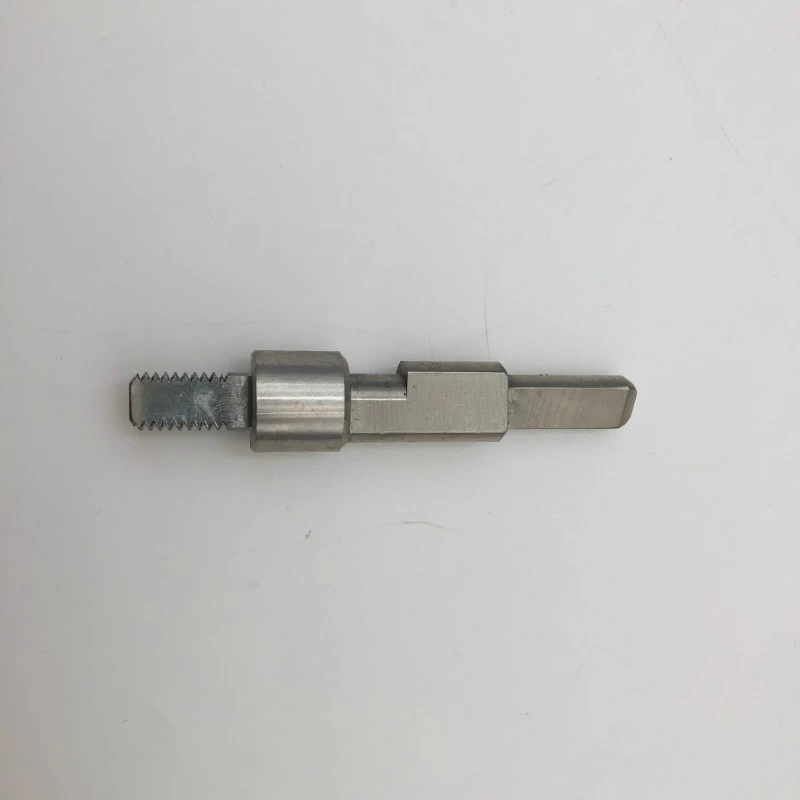

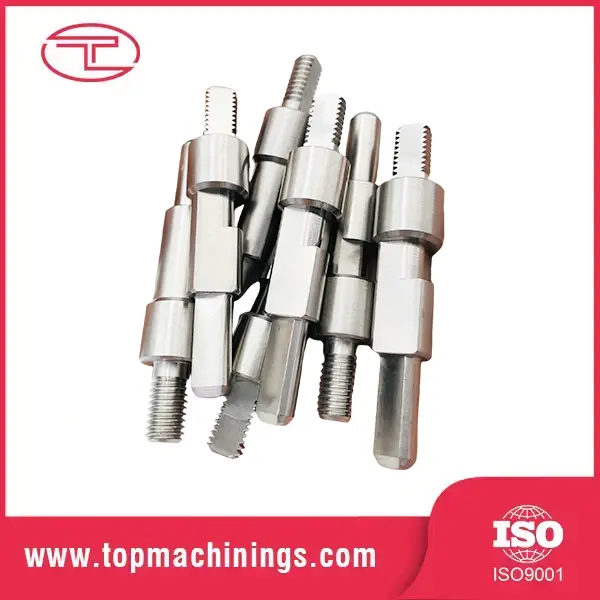

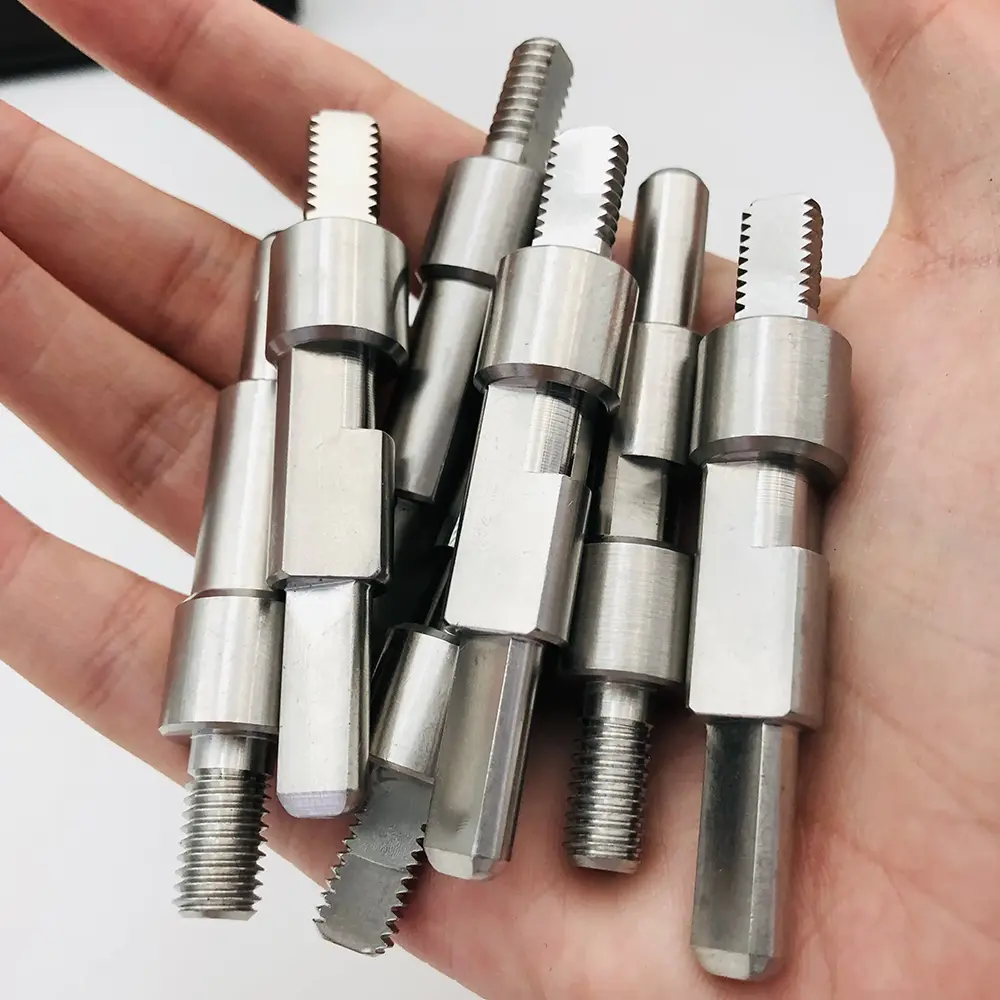

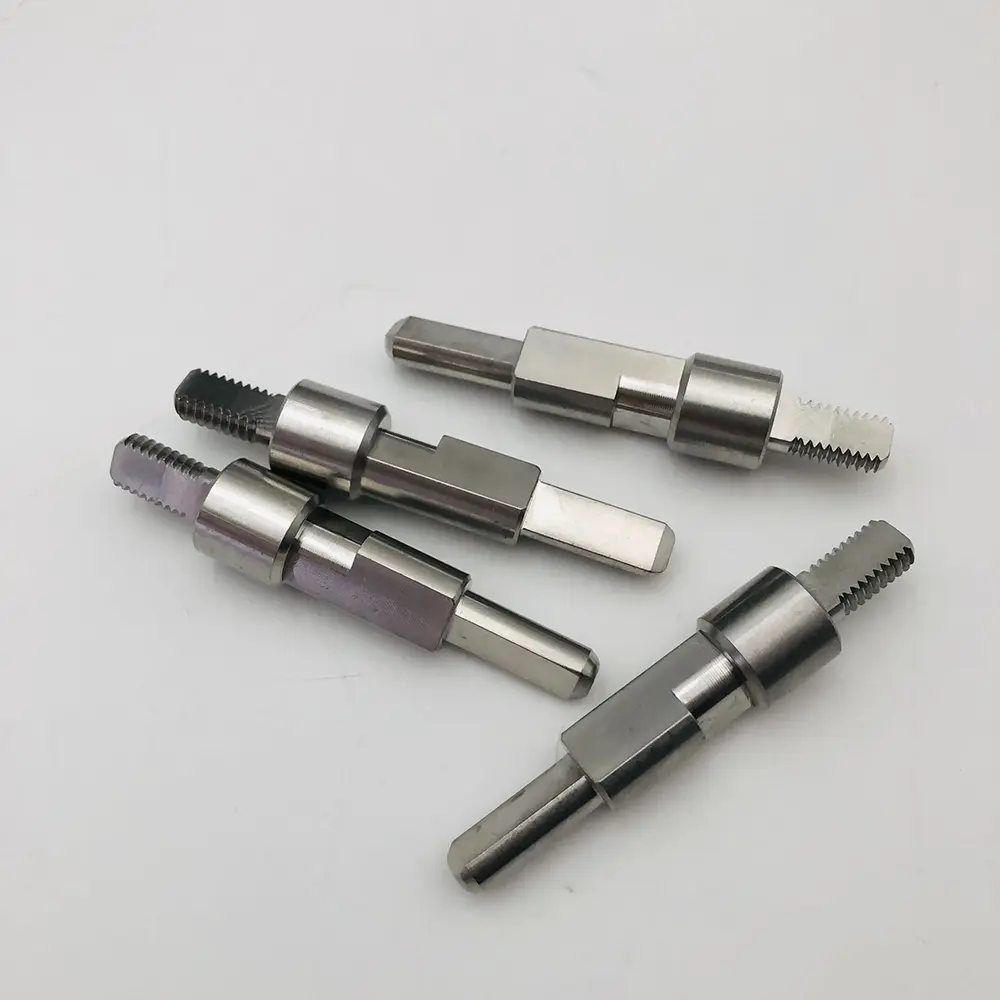

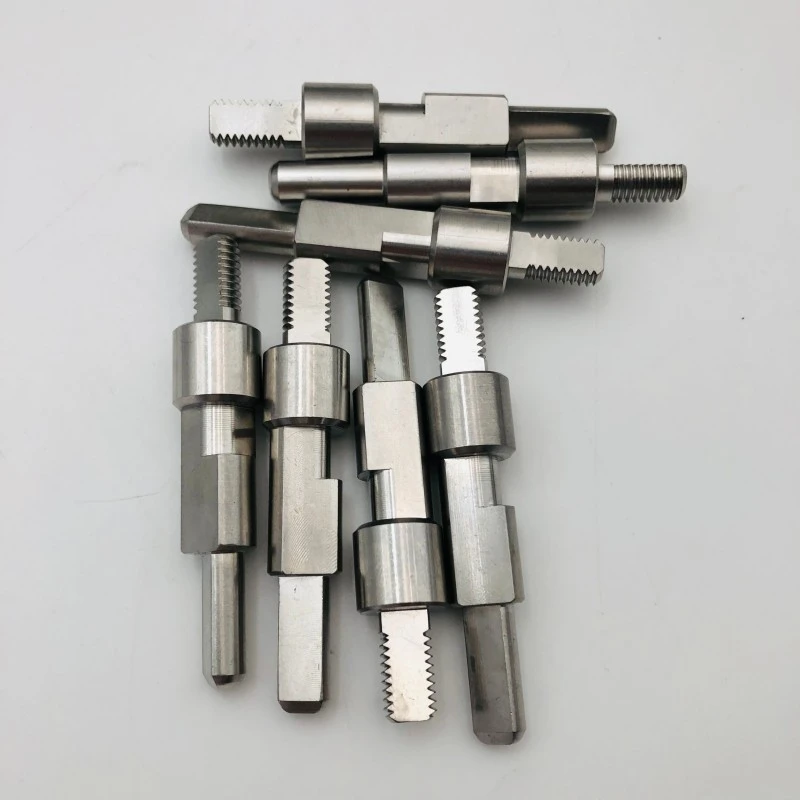

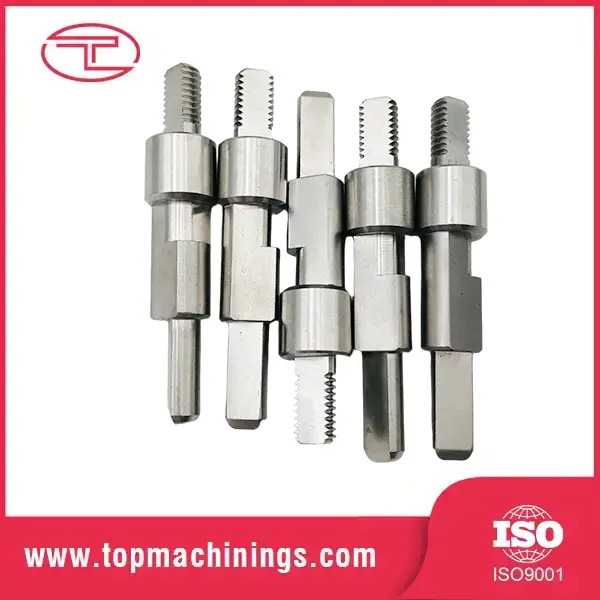

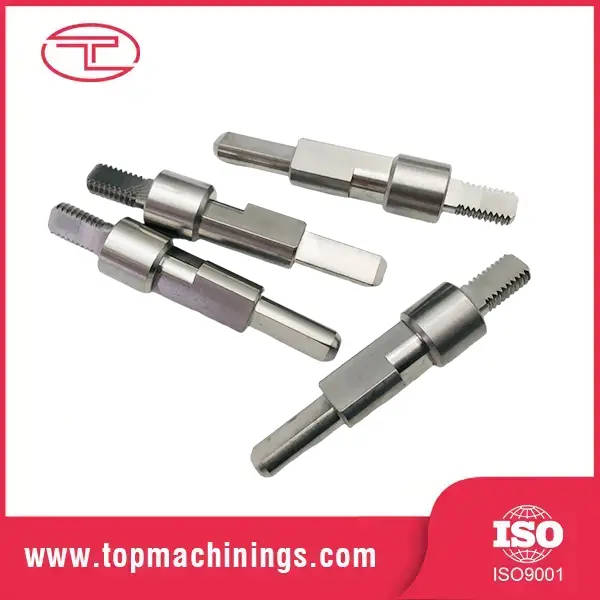

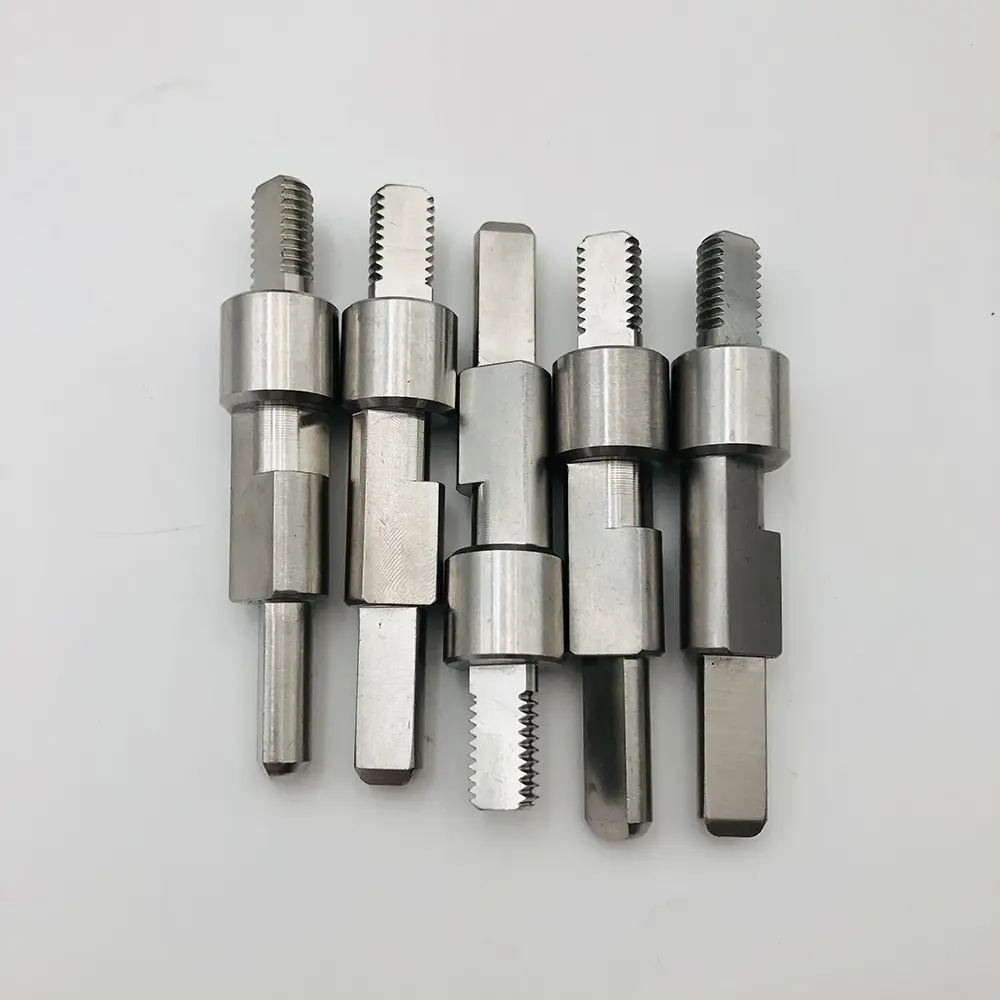

औद्योगिक उपकरणांसाठी उच्च-परिशुद्धता थ्रेडेड शाफ्ट

क्लायंट: युरोपियन हायड्रॉलिक उपकरणे निर्माता

उद्योग: फ्लुइड पॉवर आणि इंडस्ट्रियल ऑटोमेशन

साहित्य: स्टेनलेस स्टील / कार्बन स्टील

प्रक्रिया: अचूक सीएनसी टर्निंग, मिलिंग, थ्रेडिंग आणि उष्णता उपचार

उच्च-दाब हायड्रॉलिक असेंब्लीमध्ये गळती आणि यांत्रिक पोशाख टाळण्यासाठी क्लायंटला घट्ट सहनशीलता आणि गुळगुळीत पृष्ठभाग फिनिशसह सानुकूल मल्टी-स्टेप्ड थ्रेडेड शाफ्ट आवश्यक आहेत. मानक बाजार घटक त्यांच्या विशिष्ट टॉर्क आणि संरेखन आवश्यकता पूर्ण करण्यात अयशस्वी झाले.

मल्टी-एक्सिस स्विस CNC टर्निंग आणि अचूक मिलिंग मशीन वापरून, आम्ही क्लायंटच्या तांत्रिक रेखाचित्रांनुसार अचूक थ्रेड प्रोफाइल आणि फ्लॅट-मिल्ड वैशिष्ट्यांसह सानुकूलित शाफ्ट तयार केले. 100% थ्रेड गेज चाचणी आणि पृष्ठभागाच्या खडबडीत तपासणीसह कठोर गुणवत्ता नियंत्रण, शिपिंगपूर्वी लागू केले गेले.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: मी कोणते फिटिंग मानक वापरावे?

उत्तर: हे तुमच्या प्रदेशावर आणि नळीच्या टोकांवर अवलंबून आहे: JIC उत्तर अमेरिकेत सामान्य आहे, युरोप/आशियामध्ये BSP, जर्मनीमध्ये मेट्रिक DIN, ORFS जेथे कंपन आणि लीक-मुक्त कार्यप्रदर्शन महत्त्वाचे आहे. आम्हाला तुमची वर्तमान फिटिंग्ज किंवा रेखाचित्रे पाठवा आणि आम्ही मानक आणि जुळणारे फिटिंग्ज ओळखू.

प्रश्न: तुमची फिटिंग्स कोणता दबाव हाताळू शकतात?

A: मानक फिटिंगला 350 बार वर्किंग प्रेशर रेट केले जाते; 630 बार पर्यंत उच्च-दाब कॉन्फिगरेशन. आम्ही 1.5× रेटेड प्रेशरवर सॅम्पल बॅचची चाचणी करतो.

प्रश्न: तुम्ही अन्न किंवा सागरी वापरासाठी स्टेनलेस स्टील फिटिंग देऊ शकता का?

उत्तर: होय — पॅसिव्हेशन फिनिशसह SUS316 फिटिंग्ज अन्न, समुद्री आणि फार्मास्युटिकल अनुप्रयोगांसाठी उपलब्ध आहेत. साहित्य प्रमाणपत्रे प्रदान केली.

प्रश्न: तुम्ही प्रति रेखांकन सानुकूल फिटिंग ऑफर करता?

उत्तर: होय, पूर्णपणे सानुकूल फिटिंग्ज ही आमची खासियत आहे. रेखाचित्र किंवा नमुना पाठवा आणि आम्ही सानुकूल पोर्ट कॉन्फिगरेशनसह तुमच्या अचूक भूमितीवर मशीन करू.

प्रश्न: CNC मशीनयुक्त हायड्रॉलिक फिटिंगची तुमची MOQ आणि वितरण वेळ काय आहे?

A: नमुने: 3-5 दिवस, MOQ लवचिक. उत्पादन: सरासरी 15 दिवस. Qingdao वरून सागरी मालवाहतूक, किंवा तातडीच्या लहान ऑर्डरसाठी एक्सप्रेस.
