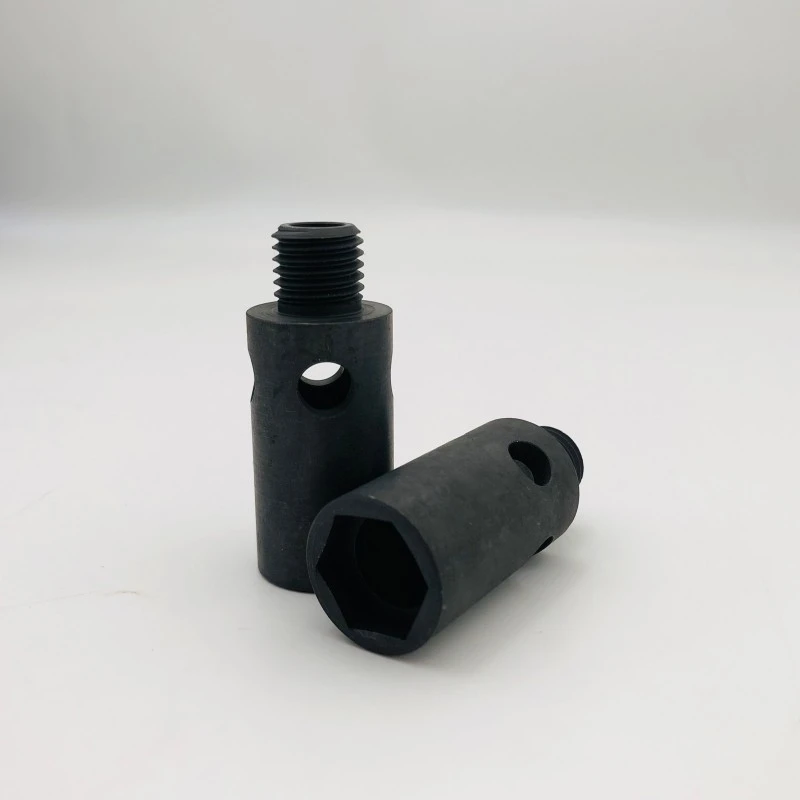

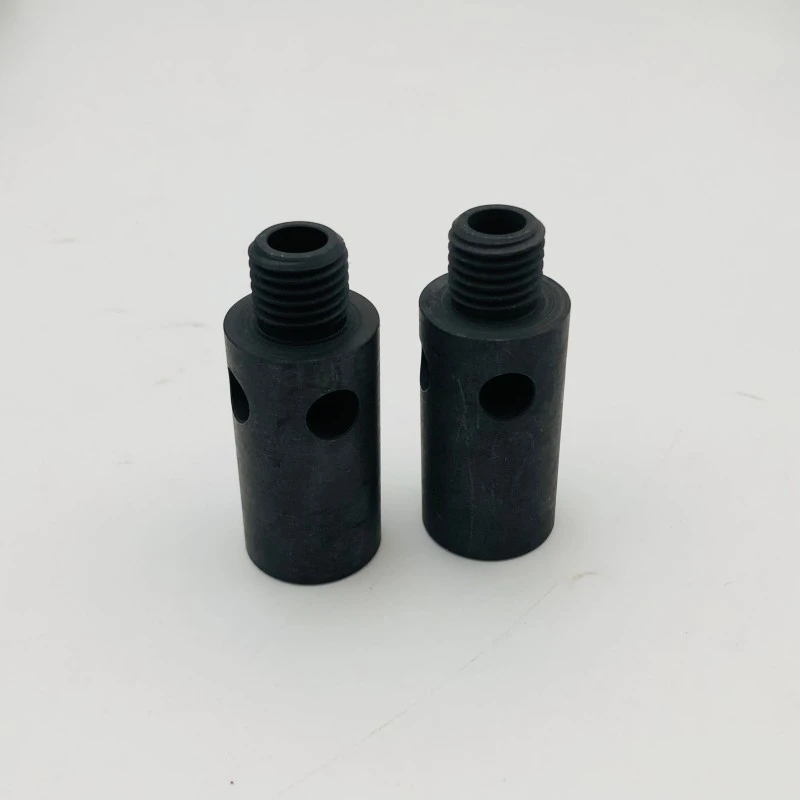

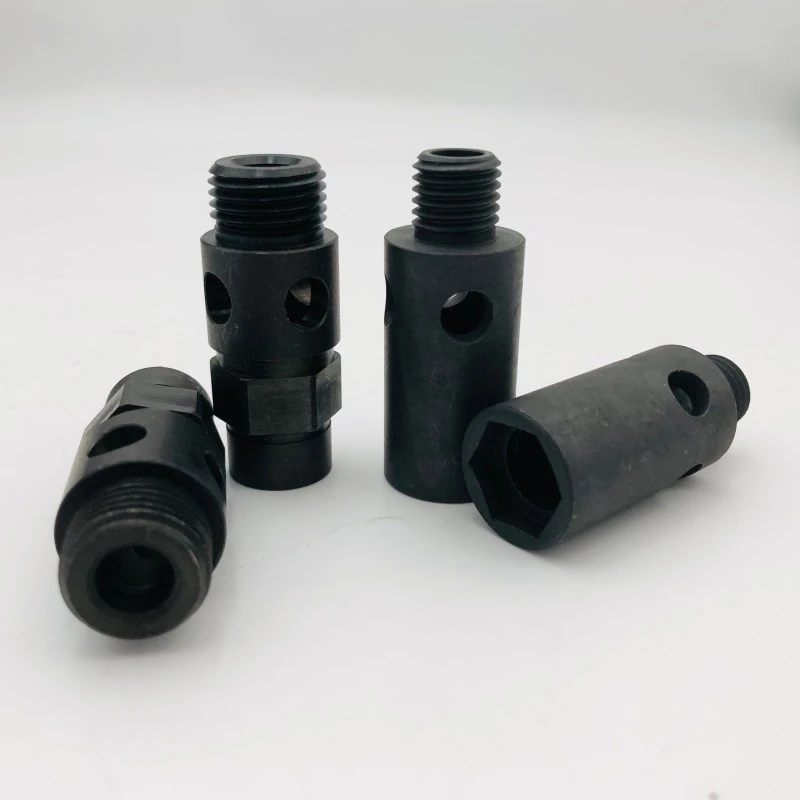

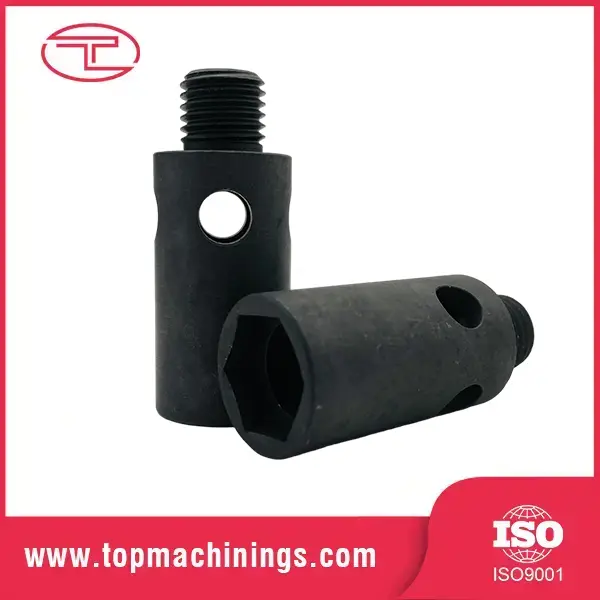

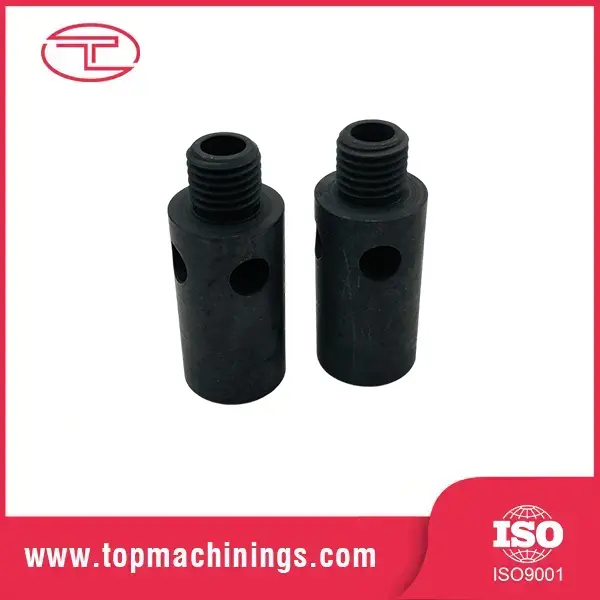

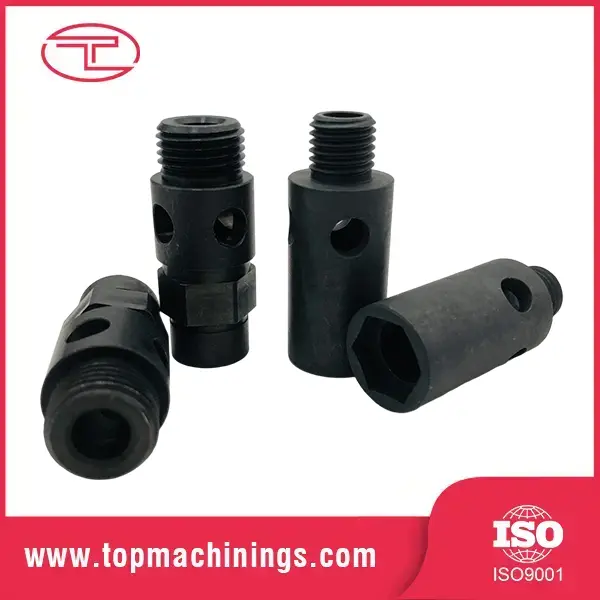

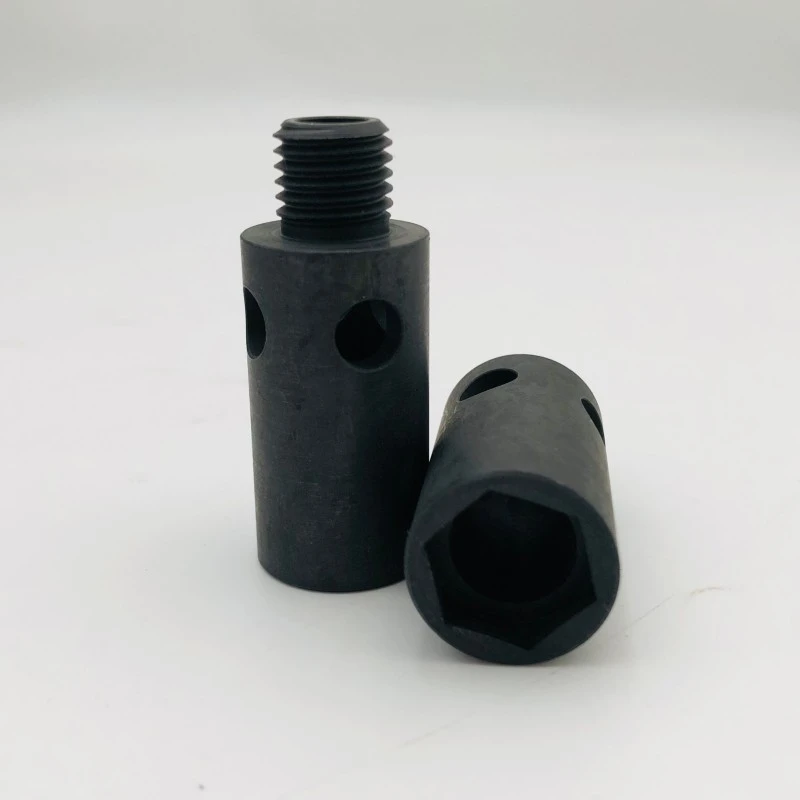

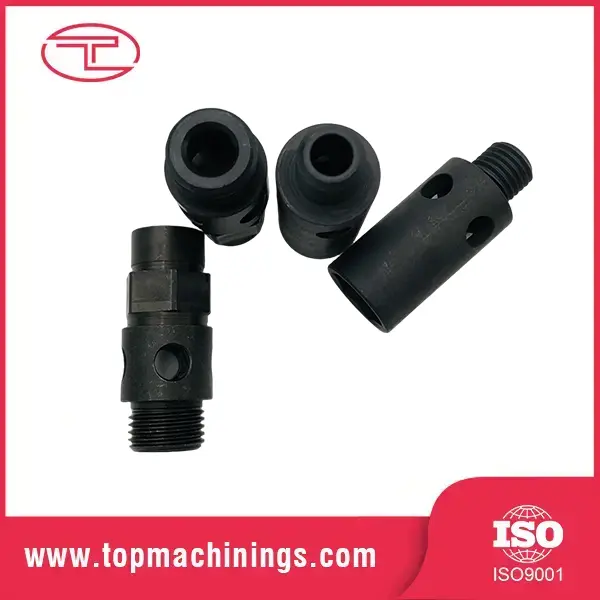

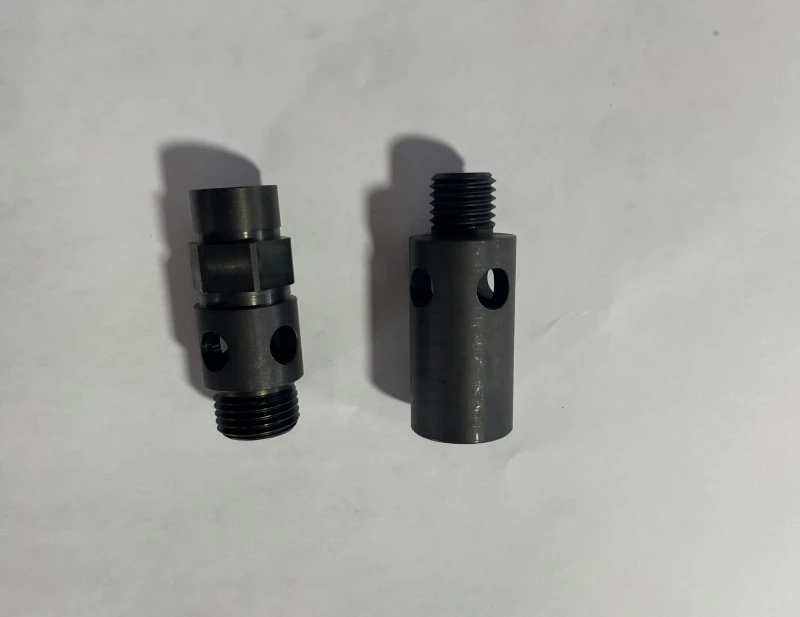

सीएनसी मशीनिंग प्रेसिजन थ्रेडेड शाफ्ट

थ्रेडेड शाफ्ट हा एक दंडगोलाकार फिरणारा घटक असतो ज्यामध्ये मशीन केलेले धागे भाग किंवा त्याच्या सर्व लांबीच्या बाजूने असतात. उत्कृष्ट उदाहरण म्हणजे लीड स्क्रू — प्रत्येक CNC मशीनचे हृदय, 3D प्रिंटर आणि रेखीय ॲक्ट्युएटर — जेथे थ्रेड रोटेशनला अचूक रेखीय हालचालीमध्ये रूपांतरित करण्यासाठी नट गुंतवतो. परंतु सीएनसी मशीनिंग प्रिसिजन थ्रेडेड शाफ्ट थ्रेडेड टोके, टाय रॉड्स, ॲडजस्टमेंट स्क्रू आणि फीड शाफ्टसह मोटर शाफ्ट म्हणून देखील दिसतात.

चांगल्या थ्रेडेड शाफ्टला खराब पासून काय वेगळे करते ते एका दृष्टीक्षेपात अदृश्य आहे आणि सेवेमध्ये आपत्तीजनक आहे: संपूर्ण लांबीवर थ्रेड पिच अचूकता. एका मीटरच्या प्रवासात 0.1 मिमीच्या संचयी पिच त्रुटीसह लीड स्क्रू तुमचे मशीन टूल प्रत्येक वेळी 0.1 मिमीने चुकीचे ठेवेल. हा एक अचूक भाग आणि समस्या भाग यांच्यातील फरक आहे.

डिझाइन आणि साहित्य विचार

सामान्य श्रेणी: 4140/42CrMo, 1045 (सामान्य कर्तव्य), SUS303/316 (गंज प्रतिरोध), 6061-T6 (हलके)

थ्रेड फॉर्म: Acme, trapezoidal, metric ISO, UNC/UNF, बॉल-स्क्रू सुसंगत

उष्णता उपचार: थ्रेड फ्लँक्सचे इंडक्शन हार्डनिंग, थ्रू-हार्डनिंग किंवा कार्बराइजिंग

गंभीर वैशिष्ट्ये: ग्राइंडिंगसाठी मध्यभागी छिद्र, कीवे, फ्लॅट्स, क्रॉस-होल आणि स्टेप व्यास

थ्रेड पिच व्यास आणि बेअरिंग जर्नल्समधील एकाग्रता: ≤ 0.02 मिमी TIR

सरळपणा: 0.05mm/m मानक, 0.02mm/m अचूक ग्रेडसाठी

सीएनसी मशीनिंग प्रिसिजन थ्रेडेड शाफ्टसाठी, सामग्रीची निवड हा कार्यक्षमतेचा निर्णय आहे: 4140 कठोर आणि ग्राउंड दीर्घ परिधान जीवन आणि आयामी स्थिरता देते; 6061 ॲल्युमिनियम हाय-स्पीड ऍप्लिकेशन्ससाठी हलके कमी-जडत्व गती देते. आम्ही भार, वेग आणि कर्तव्य चक्रावर आधारित ग्रेडची शिफारस करतो — फक्त किंमत नाही.

मुख्य वैशिष्ट्ये आणि फायदे

पूर्ण लांबीचे अचूक धागे

थ्रेड्स सीएनसी नियंत्रणाखाली सिंगल-पॉइंट कट किंवा थ्रेड-मिल केलेले असतात, संपूर्ण थ्रेड लांबीवर पिच अचूकतेची पडताळणी केली जाते — केवळ गेजवर नाही. सीएनसी मशीनिंग प्रिसिजन थ्रेडेड शाफ्टसाठी, आम्ही 0.02 मिमी प्रति 300 मिमीच्या आत संचयी पिच त्रुटी ठेवतो, त्यामुळे प्रवासाच्या प्रत्येक टप्प्यावर तुमचे मशीन योग्यरित्या स्थित आहे.

एकाग्र थ्रेड-टू-जर्नल संबंध

थ्रेड आणि बेअरिंग जर्नल्स एका सेटअपमध्ये किंवा दोन ऑपरेशन्समधील केंद्रांवर 0.02 मिमीच्या खाली रनआउट धरून मशीन केलेले असतात. खरा चालणारा शाफ्ट समान रीतीने परिधान करतो, कमी कंपन करतो आणि धारण आयुष्य वाढवतो.

उष्णता उपचार कर्तव्याशी जुळले

थ्रेड फ्लँक्सवर इंडक्शन हार्डनिंगमुळे टॉर्क ट्रान्समिशनसाठी कोर टफ ठेवताना पोशाख-प्रतिरोधक पृष्ठभाग मिळतो. हाय-सायकल ऍप्लिकेशन्ससाठी, आम्ही तुमच्या स्पेसिफिकेशननुसार कार्ब्युराइज किंवा थ्रू-हार्डन करतो.

ग्राउंड व्यास जेथे ते महत्त्वाचे आहे

बेअरिंग जर्नल्स आणि सील पृष्ठभाग ±0.003 मिमी सहिष्णुतेसह Ra 0.2μm पर्यंत दंडगोलाकार ग्राउंड असू शकतात — पृष्ठभागाची समाप्ती जी सील लीक-मुक्त ठेवते आणि उच्च RPM वर बेअरिंग्स शांत ठेवते.

वन-स्टॉप: शाफ्ट + फिटिंग्ज

आम्ही पूर्ण शाफ्ट मशीन करतो: थ्रेड, कीवे, फ्लॅट्स, क्रॉस-ड्रिल केलेले छिद्र आणि थ्रेडेड टोके — एक भाग, एक पुरवठादार, एक गुणवत्ता मानक. दुसरा विक्रेता नाही, घटकांमधील स्टॅकिंग सहनशीलता नाही.

उत्पादन तपशील

ठराविक अनुप्रयोग

सीएनसी मशीनिंग प्रिसिजन थ्रेडेड शाफ्ट निर्माता आणि पुरवठादार म्हणून, तुओयुआन मेटल फॅक्टरी-थेट किंमतीवर मोठ्या प्रमाणात शाफ्टचा पुरवठा करते:

सीएनसी मशीन आणि 3डी प्रिंटरसाठी लीड स्क्रू आणि बॉल-स्क्रू-सुसंगत शाफ्ट

कपलिंग आणि पुलीसाठी थ्रेडेड टोकांसह मोटर शाफ्ट

रेखीय ॲक्ट्युएटर आणि इलेक्ट्रिक सिलेंडर घटक

औद्योगिक उपकरणांसाठी टाय रॉड आणि समायोजन स्क्रू

ऑटोमोटिव्ह स्टीयरिंग आणि निलंबन थ्रेडेड घटक

कापड, पॅकेजिंग आणि छपाई यंत्रासाठी फीड शाफ्ट

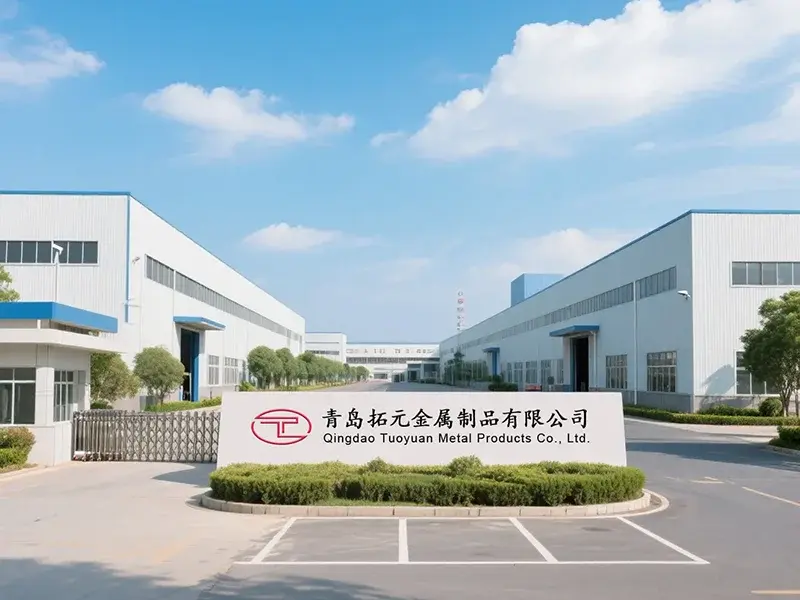

आमच्याबद्दल

प्रिसिजन मशीनिंग हा आमचा मुख्य व्यवसाय आहे

तुओयुआन मेटल अचूक वळण केलेले भाग आणि सीएनसी मशीन केलेले घटक यामध्ये माहिर आहे — आमच्या व्हीलहाऊसमध्ये सीएनसी मशीनिंग अचूक थ्रेडेड शाफ्ट चौकोनी आहे. मशीनिंगचा दहा वर्षांचा अनुभव, 20 हाय-स्पीड सीएनसी लेथ्स, 5 मशीनिंग सेंटर्स आणि 100-दशलक्ष-पीस वार्षिक क्षमता.

उत्तर अमेरिकन बाजारात सिद्ध

आमची 60% विक्री उत्तर अमेरिकेत जाते, जिथे ग्राहक कठोर सहनशीलता आणि विश्वसनीय वितरणाची मागणी करतात. 95% पुनरावृत्ती खरेदी दर म्हणजे आमचे ग्राहक पुनर्क्रमित करतात — सर्वात मजबूत गुणवत्ता प्रमाणपत्र आहे.

जलद, स्पष्ट संप्रेषण

आमचा विक्री संघ अस्खलित इंग्रजी बोलतो आणि २४ तासांच्या आत प्रतिसाद देतो. गुणवत्तेच्या समस्यांना 48 तासांच्या आत प्रतिसाद मिळेल. भाषेचे अडथळे नाहीत, धावपळ नाही.

अभियांत्रिकी सपोर्ट बिल्ट इन

सामग्री किंवा उष्णता उपचारांबद्दल खात्री नाही? आम्हाला तुमचा अर्ज पाठवा आणि आम्ही योग्य ग्रेड आणि प्रक्रियेची शिफारस करू. आम्ही प्रोटोटाइपपासून मोठ्या प्रमाणावर उत्पादनापर्यंत समर्थन करतो.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: तुम्ही लीड स्क्रू बनवता का? आपण कोणती अचूकता प्राप्त करू शकता? उत्तर: होय — लीड स्क्रू ही आमची खासियत आहे. मानक ग्रेड ±0.05 मिमी प्रति 300 मिमी धारण करतो; सुस्पष्टता ग्रेडमध्ये ±0.02 मिमी संचयी पिच त्रुटी आहे. उच्च अचूकतेसाठी, आम्ही बॉल स्क्रूची शिफारस करतो, जे आम्ही देखील पुरवू शकतो.

प्रश्न: तुम्ही नमुन्यातून शाफ्ट मशीन करू शकता? उत्तर: होय, आम्ही भौतिक नमुने तसेच रेखाचित्रांमधून उलट-अभियंता बनवतो. आम्ही नमुना मोजतो, रेखाचित्र तयार करतो आणि उत्पादनापूर्वी तुमच्याशी पुष्टी करतो.

प्रश्न: पोशाख-प्रतिरोधक धाग्यासाठी तुम्ही कोणत्या उष्णतेच्या उपचारांची शिफारस करता? A: बहुतेक CNC मशीनिंग प्रिसिजन थ्रेडेड शाफ्ट आणि ऍक्च्युएटर ऍप्लिकेशन्ससाठी, HRC 45-55 वर थ्रेड फ्लँक्सचे इंडक्शन हार्डनिंग हा योग्य पर्याय आहे — कठोर पृष्ठभाग, कठीण कोर. अत्यंत पोशाखांसाठी, कार्ब्युरिझिंग किंवा फुल थ्रू-हार्डनिंग उपलब्ध आहे.

प्रश्न: तुम्ही दावा करत असलेली व्यास सहिष्णुता धारण करू शकता का? उ: होय. वळलेले व्यास ±0.02 मिमी धरतात; जमिनीचा व्यास ±0.005mm धरतो. आमच्या CNC मशीन्समध्ये प्रत्येक बॅचवर CMM तपासणीद्वारे सत्यापित ≤±0.003mm ची पुनरावृत्ती स्थिती अचूकता आहे.

प्रश्न: तुमचा MOQ आणि लीड टाइम काय आहे? A: प्रोटोटाइप MOQ लवचिक आहे (अगदी 1-5 तुकडे). सुमारे 500 तुकड्यांमधून उत्पादन MOQ. लीड टाइम सरासरी 15 दिवस, पीसणे आणि उष्णता उपचारांसह 18-20 दिवस.
