प्रिसिजन टर्न केलेले पार्ट्स लहान रोबोटिक सर्जिकल टूल्स कसे सक्षम करतात?

रोबोटिक सर्जिकल यंत्रणा कमी होत आहे. लेप्रोस्कोपिक आणि मायक्रोसर्जिकल रोबोट्सची पुढची पिढी 3 मिमीपेक्षा कमी व्यास असलेली उपकरणे वापरते - नाजूक शरीरशास्त्र नेव्हिगेट करण्यासाठी पुरेसे लहान परंतु पकड, कट आणि सिवनी करण्यासाठी पुरेसे मजबूत. हे साध्य करण्यासाठी प्रत्येक घटकाचा, विशेषत: उपकरणाच्या मनगटाच्या आत असलेल्या यांत्रिक ट्रांसमिशन घटकांचा मूलगामी पुनर्विचार करणे आवश्यक आहे. उत्तर मध्ये दडलेले आहेअचूक भाग बदलले- एक दशकापूर्वी अकल्पनीय असलेल्या सहनशीलतेसाठी लहान, जटिल भूमिती. हा लेख उच्च-परिशुद्धता CNC टर्निंग सूक्ष्म शाफ्ट, पिन आणि गृहनिर्माण कसे तयार करतो जे सब-मिलीमीटर रोबोटिक टूल्स शक्य करतात - आणि पुरवठादारामध्ये खरेदी व्यवस्थापकांनी काय शोधले पाहिजे हे स्पष्ट करतो.

रोबोटिक शस्त्रक्रियेतील लघुकरण आव्हान

एका सामान्य रोबोटिक सर्जिकल इन्स्ट्रुमेंटमध्ये एका पेन्सिलपेक्षा लहान ट्यूबमध्ये 20 पर्यंत हलणारे भाग असतात. प्रत्येक भाग आवश्यक आहे:

• वारंवार नसबंदी (ऑटोक्लेव्ह, गॅमा रेडिएशन) सहन करा
• जवळ-शून्य बॅकलॅशसह टॉर्क प्रसारित करा
• 0.15 मिमी इतकी कमी भिंतीच्या जाडीमध्ये बसवा
• पारंपारिक मशीन केलेल्या घटकांपेक्षा कमी खर्च - कारण साधने बहुतेक वेळा एकल-वापर किंवा मर्यादित-पुनर्वापर असतात

पारंपारिक मशीनिंग पद्धती (स्टॅम्पिंग, साधे टर्निंग) आवश्यक एकाग्रता, पृष्ठभाग पूर्ण किंवा सूक्ष्म वैशिष्ट्ये ठेवू शकत नाहीत. लाइव्ह टूलिंगसह स्विस-प्रकारच्या CNC लेथवर उत्पादित केलेले प्रिसिजन टर्न केलेले भाग - टर्निंग, मिलिंग आणि ड्रिलिंग एकाच चक्रात एकत्रित करून, ±0.005 मिमी किंवा त्याहून अधिक सहनशीलता प्राप्त करून या समस्या सोडवा.

तीन गंभीर मार्ग सुस्पष्टता बदललेले भाग लघुकरण सक्षम करतात

1.मायक्रो-शाफ्ट आणि ड्राइव्ह पिन

सर्जिकल रोबोटच्या मनगटात अंत प्रभावक स्पष्ट करण्यासाठी केबल्स किंवा पुश-रॉड्स वापरतात. हे लहान पिन आणि शाफ्टला जोडतात - अनेकदा 0.5 मिमी ते 2 मिमी व्यासाचा. अचूक वळलेल्या भागामध्ये हे समाविष्ट असू शकते:

• रिंग टिकवून ठेवण्यासाठी खोबणी (रुंदी 0.2 मिमी, खोली 0.05 मिमी)
• टॉर्क हस्तांतरणासाठी षटकोनी किंवा चौरस टोके
• क्रिमिंग केबल्ससाठी क्रॉस-होल (0.3 मिमी व्यास).

सुस्पष्टता का महत्त्वाची आहे: 1 मिमी पिनमध्ये 2µm विचलनामुळे 0.2° कोनीय त्रुटी निर्माण होते - जेव्हा सर्जन 0.5 मिमी रक्तवाहिनीला शिवत असेल तेव्हा ते अस्वीकार्य असते.

2. पातळ-भिंती ट्यूबलर घटक

आर्टिक्युलेटिंग जॉइंट्ससाठी 0.2 मिमीपेक्षा कमी भिंतीची जाडी असलेले घर आणि आस्तीन आवश्यक आहे. पारंपारिक वळणामुळे बडबड होते किंवा कोसळते. उच्च दाब शीतलक आणि कार्बाइड टूलिंगसह स्विस टर्निंग स्थिर, पुनरावृत्ती करण्यायोग्य पातळ-भिंत तयार करतेअचूक भाग बदललेदुय्यम डीब्युरिंगशिवाय.

3.एकल सेटअपमध्ये जटिल भूमिती

रोबोटिक टूल डिझायनर्सना एकत्रित वैशिष्ट्ये हवी आहेत: थ्रेड्स, टेपर्स, अंडरकट आणि फ्लॅट्स – सर्व एकाच भागात. बहु-अक्षीय लेथवर बनवलेले अचूक वळण असलेले भाग भौमितिक सुसंगतता सुनिश्चित करून एकाधिक सेटअप काढून टाकतात. उदाहरणार्थ, हेलिकल ड्राईव्ह ग्रूव्ह आणि प्रॉक्सिमल फ्लँज असलेली ट्रोकार टीप 40 सेकंदांत मशीन बनवता येते.

पॅरामीटर टेबल - सर्जिकल-ग्रेड प्रिसिजन टर्न केलेल्या भागांसाठी गंभीर वैशिष्ट्ये

विसंगत सुस्पष्टता चालू भागांची छुपी किंमत

वैद्यकीय उपकरण OEM सहसा असेंबली सहिष्णुतेवर लक्ष केंद्रित करतात आणि वैयक्तिक सुस्पष्टता बदललेल्या भागांच्या प्रभावाला कमी लेखतात. वास्तविक जगाचे उदाहरण: सर्जिकल स्टेपलर निर्मात्याने 0.5 मिमी पिनमुळे 12% फील्ड अपयश अनुभवले ज्यामध्ये खोबणीची खोली विसंगत होती. पिन पुरवठादाराने ±0.01mm चा दावा केला होता परंतु ±0.025mm वितरित केला होता. 100% ऑप्टिकल सॉर्टिंगसह प्रत्येक बॅच नियंत्रित करणाऱ्या पुरवठादाराकडे स्विच केल्याने अपयशाचा दर 0.2% पर्यंत कमी झाला.

मुख्य धडे:

• मोजमाप महत्त्वाच्या - लेसर माइक किंवा व्हिजन सिस्टम रिपोर्ट्ससाठी विचारा, फक्त कॅलिपर नाही.
• साहित्य प्रमाणन - सर्जिकल उपकरणांना पूर्ण शोधण्यायोग्यता आवश्यक आहे (EN 10204 3.1).
• पृष्ठभाग समाप्त सुसंगतता - खडबडीत डाग जीवाणू बंदर; Ra आणि Rz निर्दिष्ट करा.

तुओयुआन सर्जिकल मिनिएच्युरायझेशनच्या मागण्या का समजतात

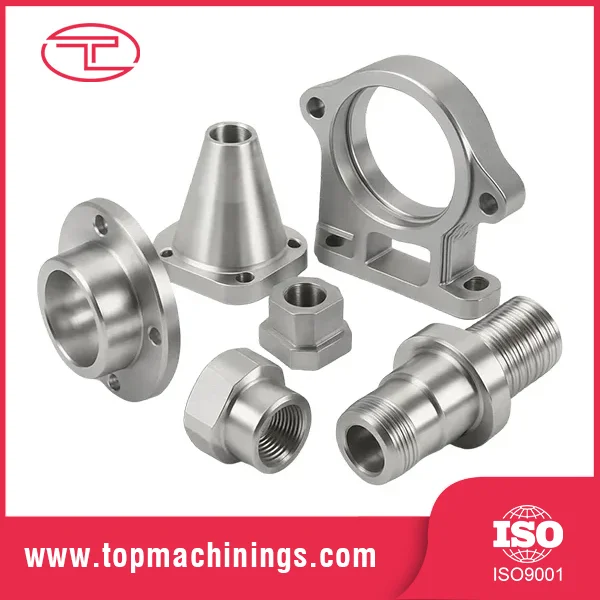

Qingdao Tuoyuan Metal Co., Ltd ने सुस्पष्ट धातू प्रक्रिया क्षमता विकसित करण्यात दशकभर खर्च केला आहे. सामान्य मशीन शॉप्सच्या विपरीत, तुओयुआन सर्जिकल रोबोटिक्सला आवश्यक असलेल्या अचूक तंत्रज्ञानावर लक्ष केंद्रित करते:

• मायक्रो-शाफ्ट, पिन आणि स्लीव्हसाठी CNC टर्निंग पार्ट्स (स्विस आणि फिक्स्ड हेडस्टॉक)
• जटिल गृहनिर्माण वैशिष्ट्यांसाठी सीएनसी मिलिंग भाग
• किफायतशीर उच्च व्हॉल्यूम घटकांसाठी मुद्रांक आणि फोर्जिंग
• पृष्ठभाग उपचार (गॅल्वनाइजिंग, पावडर कोटिंग, पॉलिशिंग) - जरी सर्जिकल साधने बहुतेक वेळा इलेक्ट्रोपॉलिशिंग किंवा पॅसिव्हेशन निर्दिष्ट करतात, ज्याची तुओयुआन प्रमाणित भागीदारांद्वारे व्यवस्था करू शकते

तुओयुआन ISO 9001 अंतर्गत कार्य करते, कच्च्या मालापासून ते पूर्ण भागापर्यंत संपूर्ण पुरवठा साखळीसह. त्यांच्या "प्रत्येक तपशीलातील उत्कृष्टता" तत्वज्ञानाचा अर्थ असा आहे की प्रत्येक अचूक भागाची डिजिटल मोजमाप उपकरणांसह तपासणी केली जाते आणि बॅच रेकॉर्ड 10+ वर्षे ठेवल्या जातात - वैद्यकीय उपकरण शोधण्यायोग्यतेसाठी आवश्यक.

एक व्यावहारिक साधन - सोर्सिंगसाठी एक साधी चेकलिस्ट

रोबोटिक सर्जिकल उपकरणांसाठी अचूक वळण केलेल्या भागांचे स्रोत मूल्यांकन करताना, विचारा:

• तुमच्या सर्वात गंभीर वैशिष्ट्यावर सहिष्णुता स्टॅक-अप विश्लेषण.
• CMM किंवा लेसर माइकने मोजलेले तीन यादृच्छिक नमुना भाग.
• लॉट नंबर आणि रासायनिक रचना दर्शविणारे साहित्य प्रमाणपत्र.
• प्रक्रिया क्षमता (Cpk) - व्यास आणि एकाग्रतेसाठी, Cpk ≥1.33 एक सुरक्षित थ्रेशोल्ड आहे.

तुओयुआन सर्व चार मानक म्हणून प्रदान करते.

लहान भाग, शस्त्रक्रियेसाठी विशाल झेप

लहान, हुशार रोबोटिक सर्जिकल टूल्सकडे असलेला कल थांबवता येणार नाही. परंतु केवळ विद्यमान डिझाईन्स कमी करून ते साध्य होणार नाही. त्याची गरज आहेअचूक भाग बदललेजे सूक्ष्म-आकाराचे, मॅक्रो-अचूक आणि सतत आवाजात तयार केले जातात. प्रोक्युरमेंट मॅनेजर्ससाठी, सीएनसी टर्निंग कौशल्य सिद्ध केलेल्या मेटलवर्किंग कंपनीसोबत भागीदारी करणे, पूर्ण इन-हाऊस प्रक्रिया साखळी आणि गुणवत्तेची प्रणाली जी संधी सोडत नाही हे सर्वोत्तम धोरण आहे.

तुमचे सर्वात आव्हानात्मक सूक्ष्म-घटक रेखाचित्र पाठवातुओयुआनव्यवहार्यता पुनरावलोकन आणि नमुना रनसाठी. सहिष्णुता निर्दिष्ट करण्यासाठी वरील पॅरामीटर सारणी वापरा आणि प्रक्रिया क्षमता अहवालासाठी विचारा. योग्य तंतोतंत वळण केलेले भाग पुरवठादार तुमचा विकास वेळ अर्धा कमी करू शकतात – आणि तुमचे पुढील-जनरेशन सर्जिकल साधन प्रत्यक्षात आणू शकतात.
